Landmarks bilaterales
Frontotemporale
Abreviatura: ft´ L / ft´ R
Lateralidad: Bilateral
Tipo: 2
Definición estandarizada (Caple y Stephan, 2015): Punto de concavidad a cada lado de la frente sobre el borde supraorbital, lateral a la elevación de la línea temporal.
Aproximación en la imagen: Hacer zoom en la porción superior de la cara.
Zonas de referencia anatómica: Línea temporal.
Pautas para el marcado en vista frontal con Skeleton·ID:
Marcar este punto en la concavidad lateral de la elevación de la línea temporal. La línea vertical debe estar colocada en el borde lateral interior (hacia la nariz) de la concavidad de la línea temporal y la línea horizontal en el plano medio de la concavidad. Seguir el mismo procedimiento para marcar el punto contralateral.

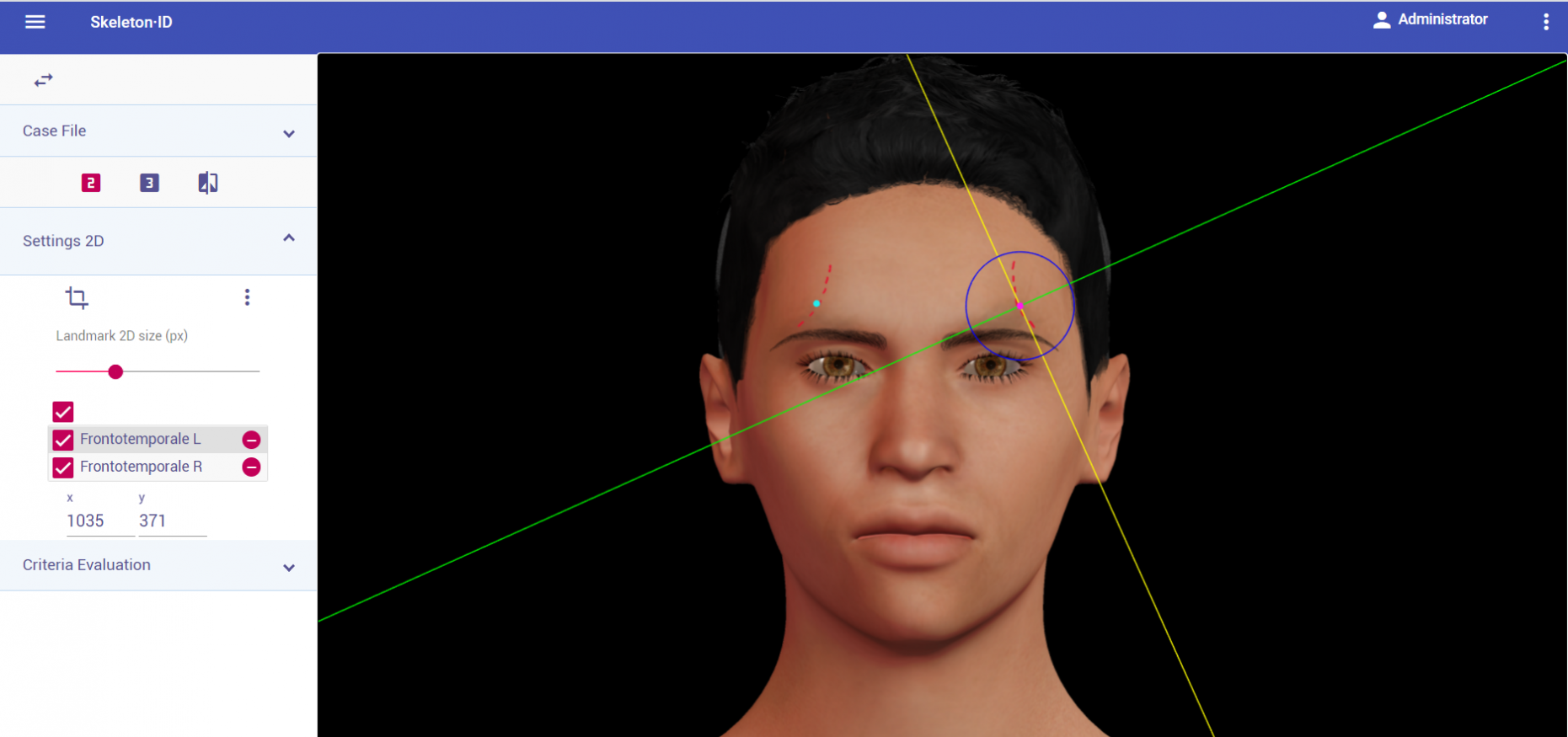

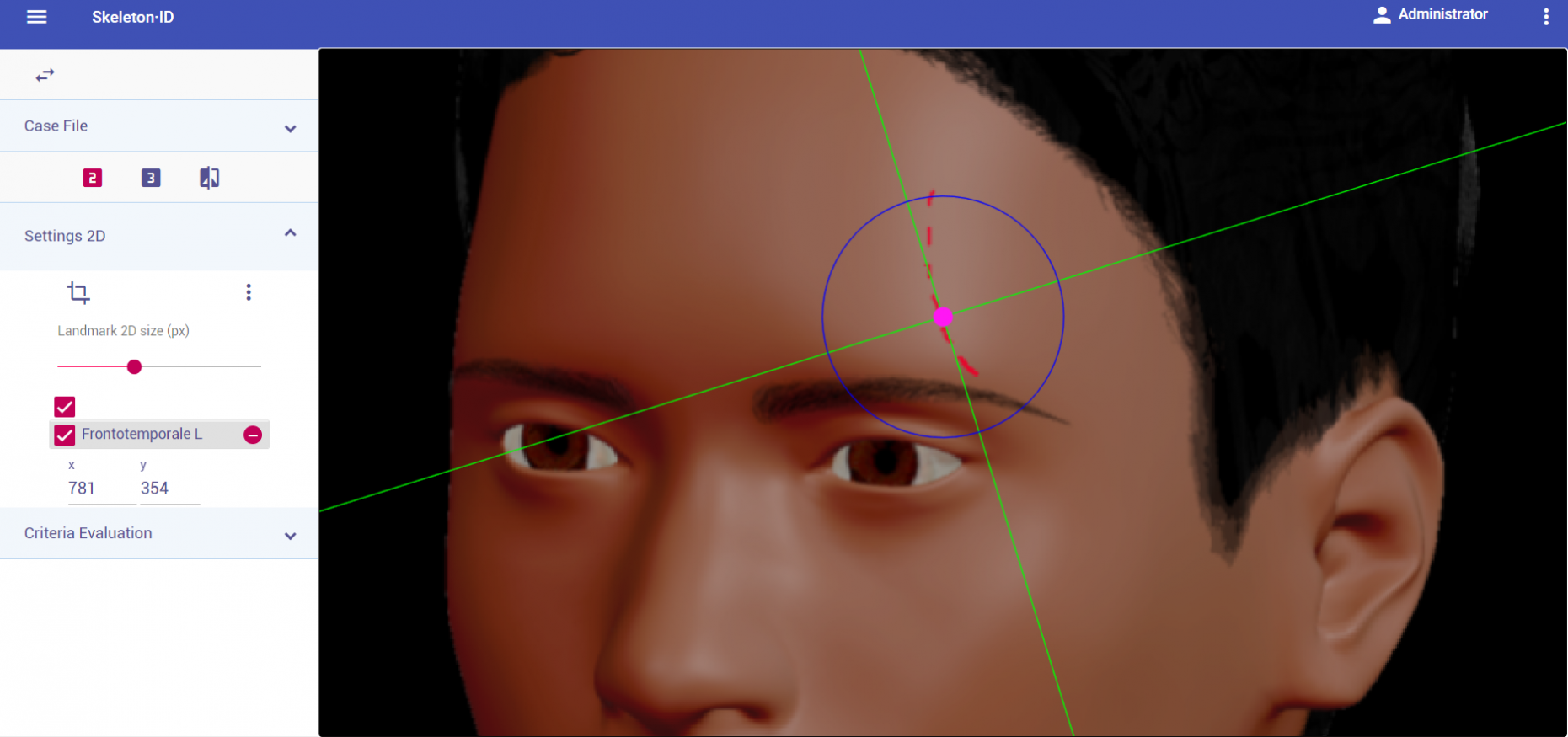

Figura 1. Frontotemporale (izquierdo y derecho) en vista frontal. Plano general de la imagen.

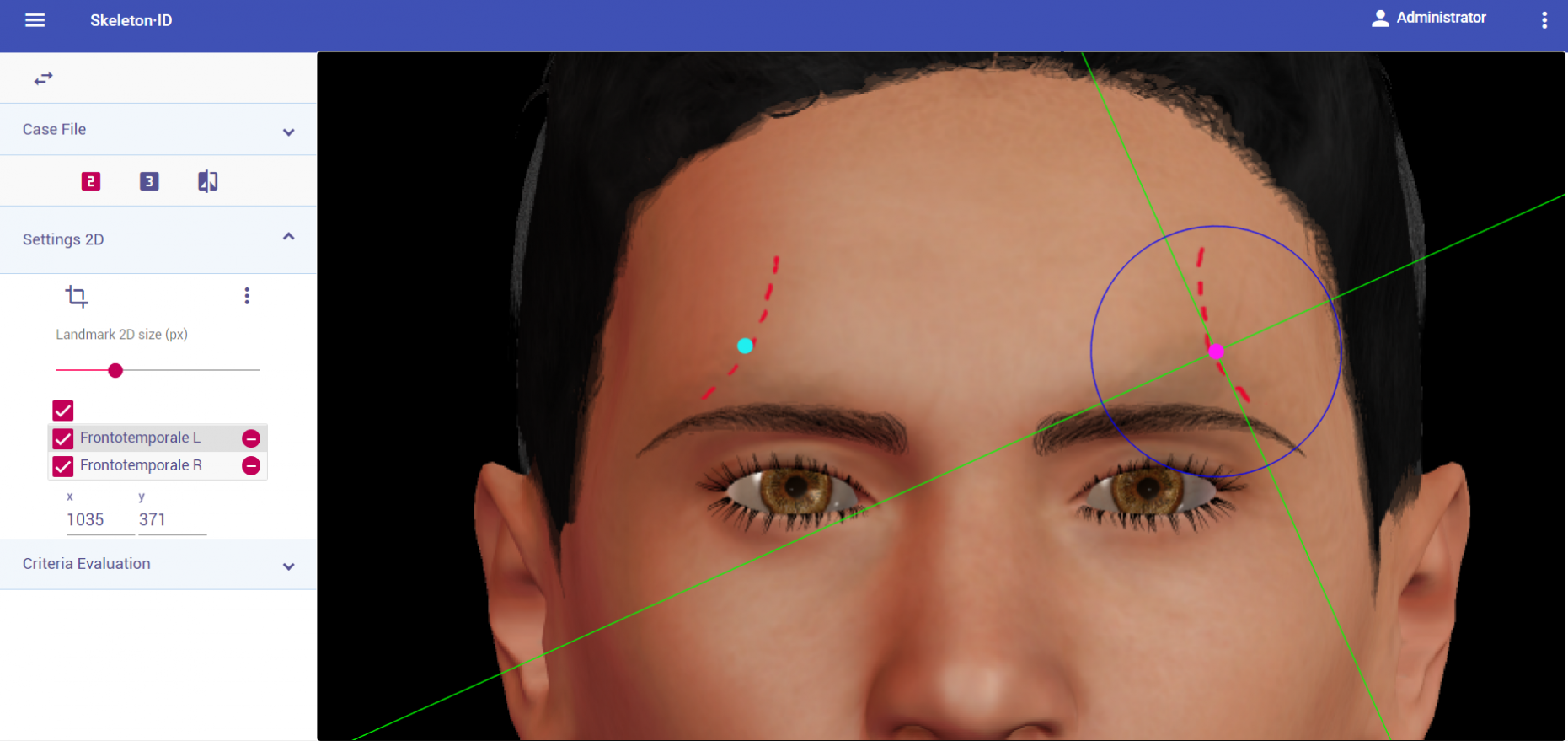

Figura 2. Frontotemporale (izquierdo y derecho) en vista frontal. Aproximación en la imagen.
Pautas para el marcado en vista lateral con Skeleton·ID:

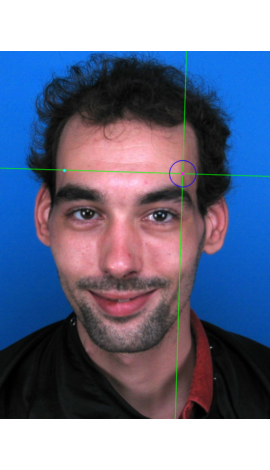

Marcar este punto en la concavidad lateral de la elevación de la línea temporal. La línea vertical debe estar colocada en el borde más anterior de la concavidad de la línea temporal y la línea horizontal en el plano medio de la concavidad. Nótese que el punto contralateral no puede estimarse.

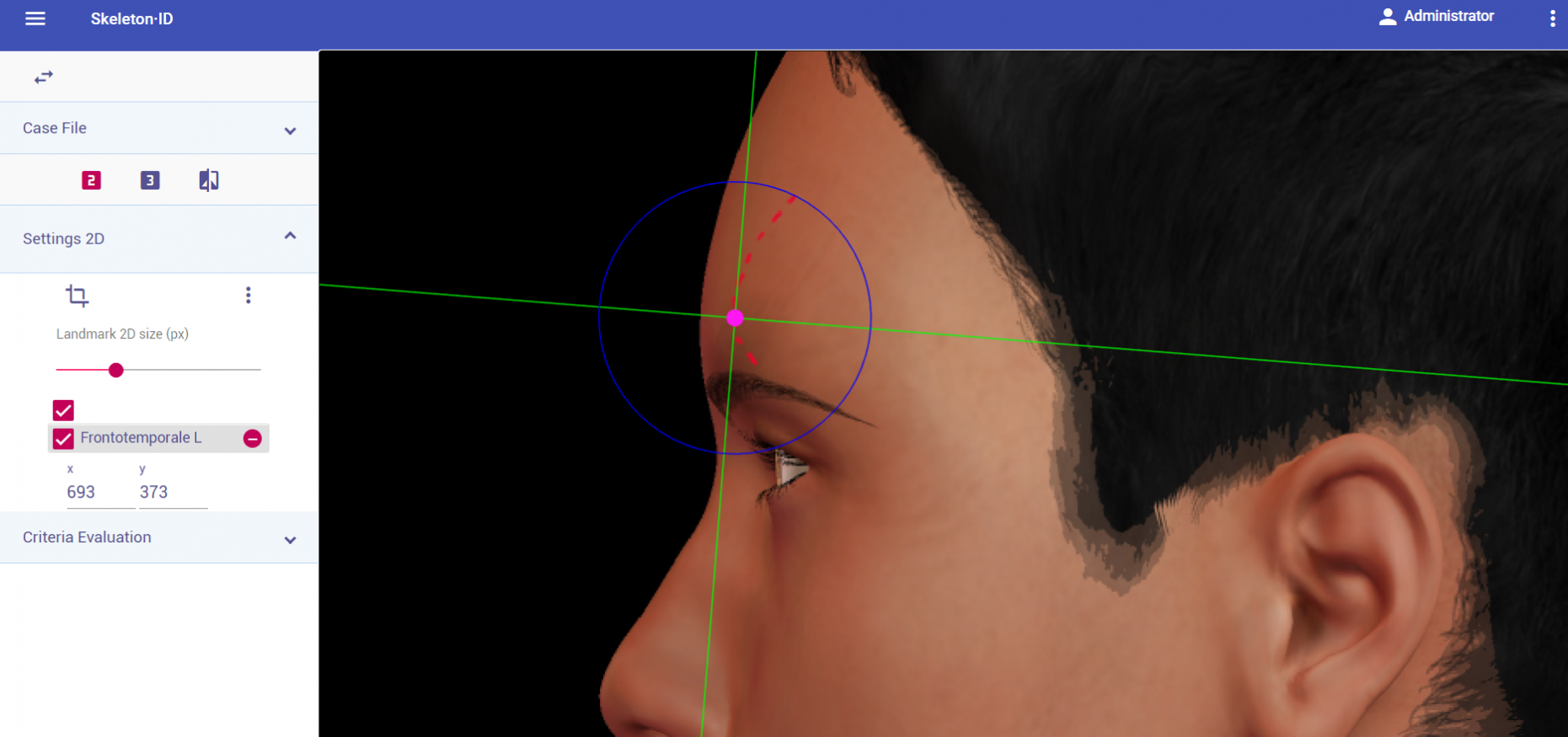

Figura 3. Frontotemporale (izquierdo) en vista lateral. Plano general de la imagen.
Figura 4. Frontotemporale (izquierdo) en vista lateral. Aproximación en la imagen.
Pautas para el marcado en vista oblicua con Skeleton·ID:
Marcar este punto en la concavidad lateral de la elevación de la línea temporal. La línea vertical debe estar colocada en el borde lateral interior de la concavidad de la línea temporal y la línea horizontal en el plano medio de la concavidad. Nótese que el punto contralateral no puede estimarse.
Figura 5. Frontotemporale (izquierdo) en vista oblicua. Plano general de la imagen.

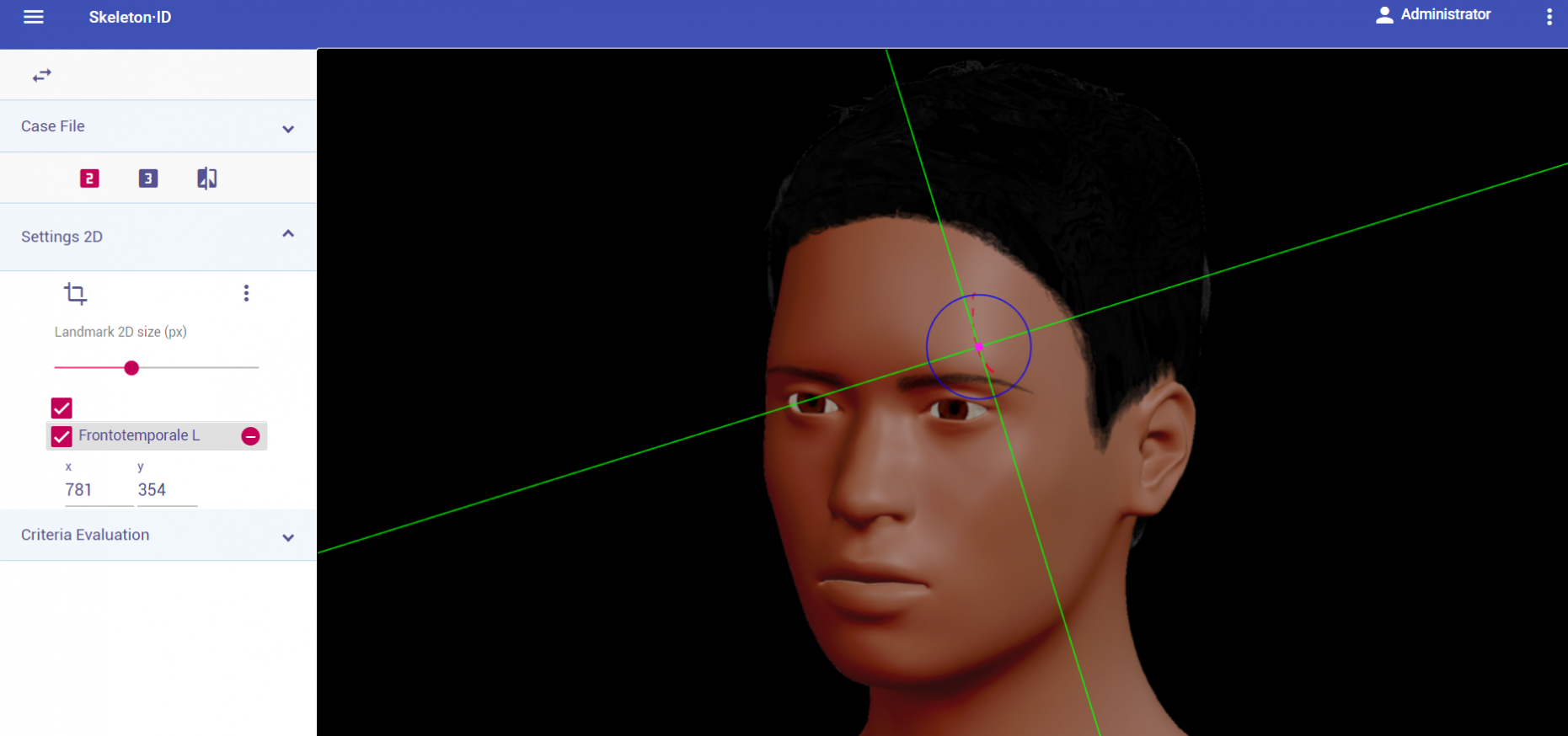

Figura 6. Frontotemporale (izquierdo) en vista oblicua. Aproximación en la imagen.
Observaciones:
- Difícil de estimar cuando las líneas temporales no se puedan apreciar en la fotografía.
- Acorde a los estudios inter e intra observador (Cummaudo et al. 2013) frontotemporale presenta una dispersión elevada en vista frontal. Esto es debido a la dificultad de marcarlo con precisión cuando las líneas temporales no son visibles.
Ejemplos fotográficos:

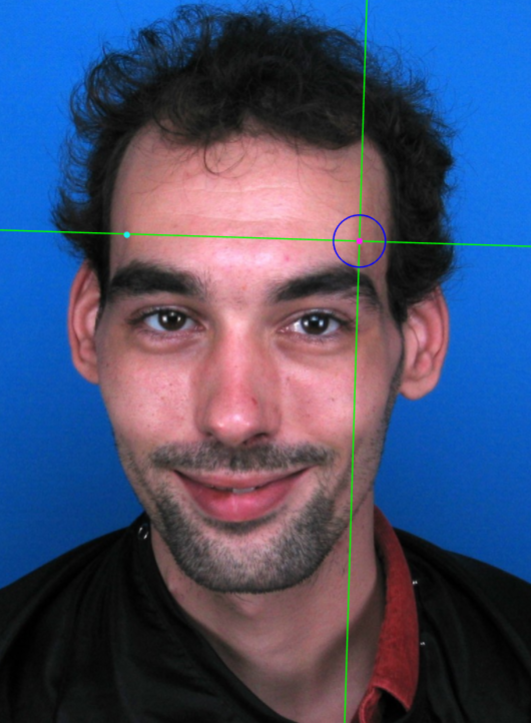

Figura 7. Marcado de frontotemporale en imágenes donde se aprecian las líneas temporales.
Mid-supraorbital
Abreviatura: mso´ L / mso´ R
Lateralidad: Bilateral
Tipo: 2
Definición estandarizada (Caple y Stephan, 2015): Punto anteriormente adyacente al borde superior de la órbita, en una línea que bisecciona verticalmente la órbita.
Aproximación en la imagen: Hacer zoom en la porción superior de la cara.
Zonas de referencia anatómica: Borde superior de la órbita.
Pautas para el marcado en vista frontal con Skeleton·ID:
Marcar este punto en la región más baja del borde superior de la órbita en el plano medio del ojo. La línea vertical debe estar situada en el plano medio del ojo (no tiene por qué coincidir con la pupila) y la línea horizontal en contacto con el borde inferior del arco supraorbital (región anterior del borde superior de la órbita). Seguir el mismo procedimiento para marcar el punto contralateral.
Figura 8. Mid-supraorbital (izquierdo y derecho) en vista frontal. Plano general de la imagen.

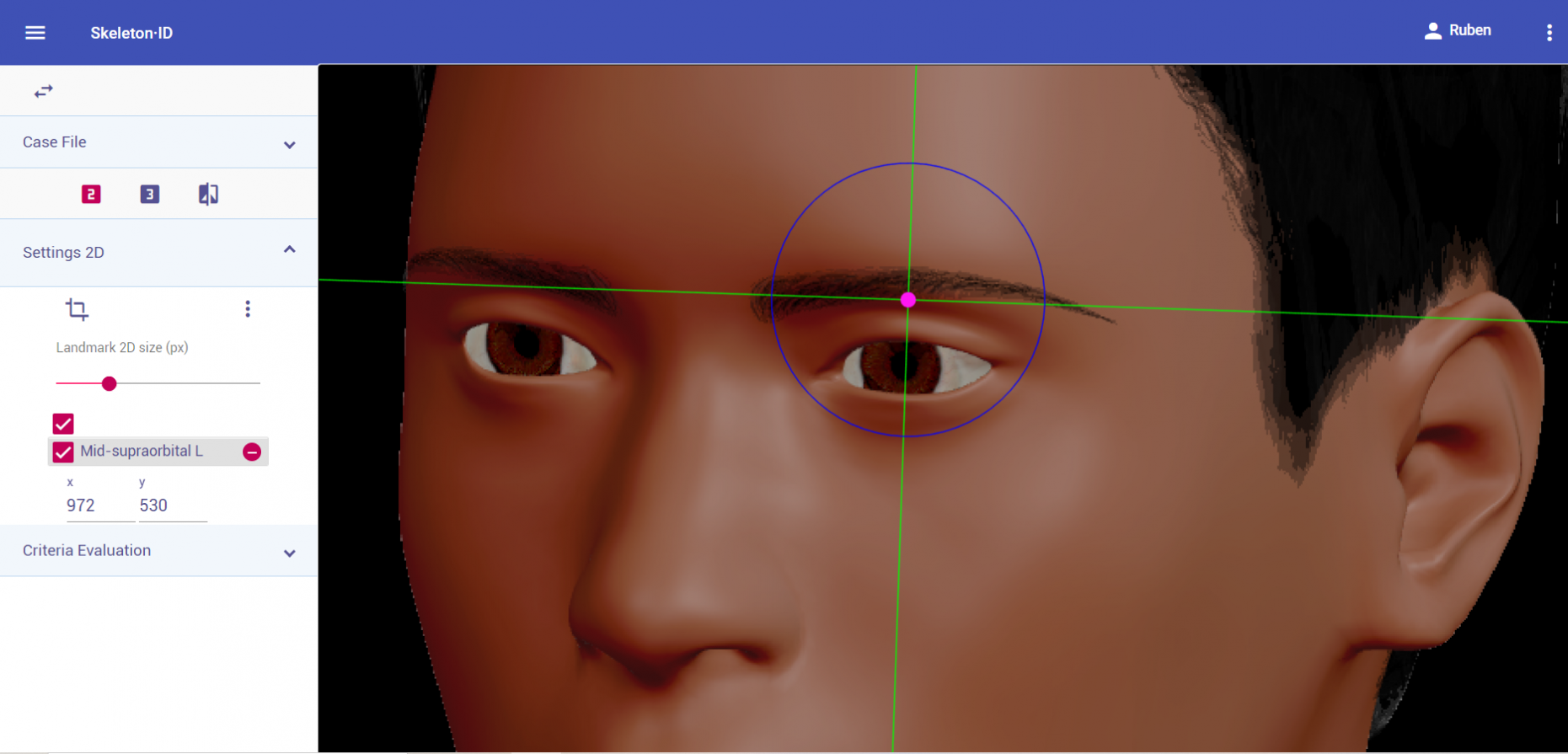

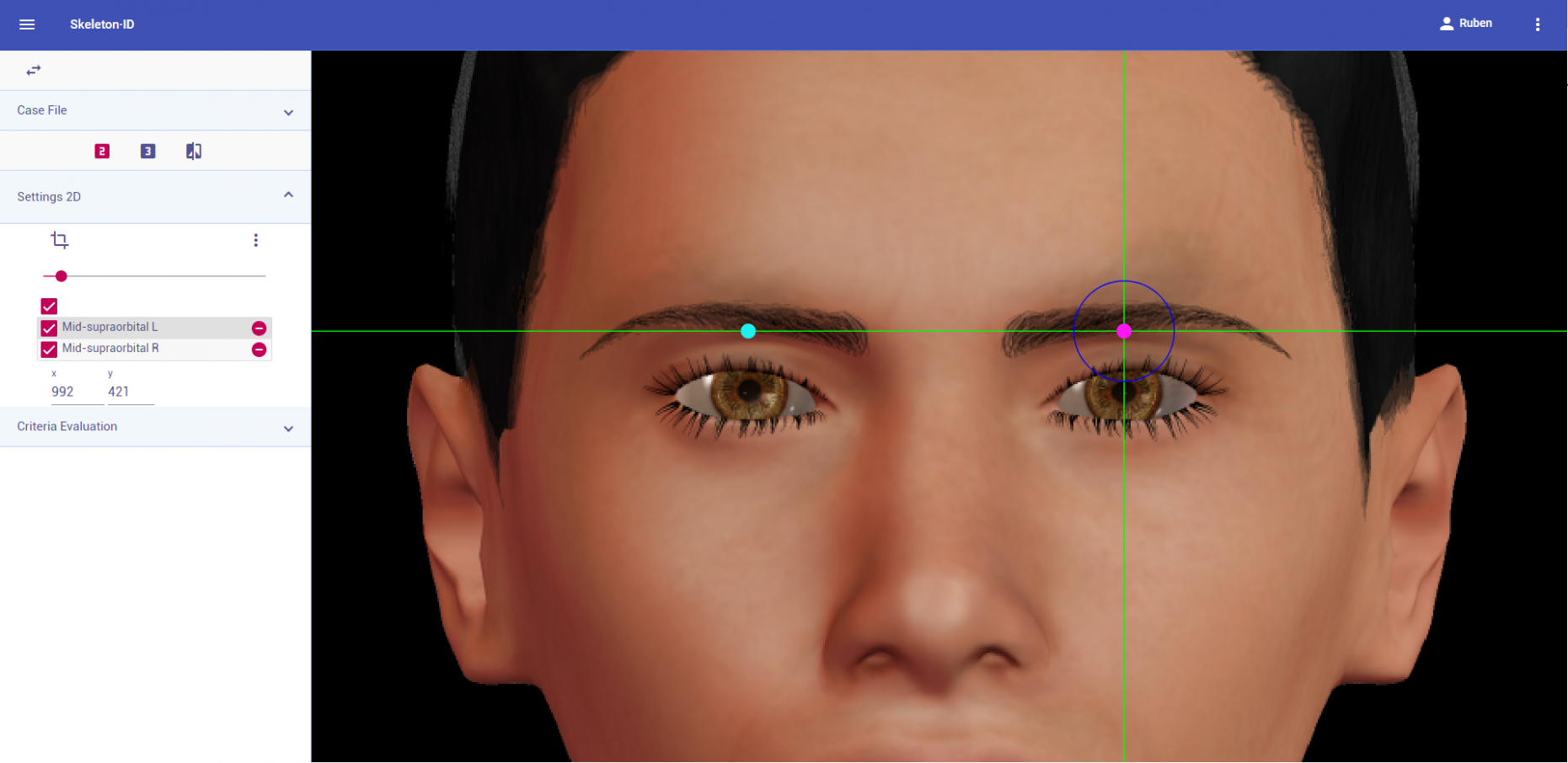

Figura 9. Mid-supraorbital (izquierdo y derecho) en vista frontal. Aproximación en la imagen.
Pautas para el marcado en vista lateral con Skeleton·ID:
Marcar este punto en la región más anterior del borde superior de la órbita en vista lateral. La línea horizontal debe estar situada sobre el borde superior de la órbita (normalmente bajo la ceja) y la línea vertical en el borde más anterior. Seguir el mismo procedimiento para marcar el punto contralateral.
Figura 10. Mid-supraorbital (izquierdo) en vista lateral. Plano general de la imagen.

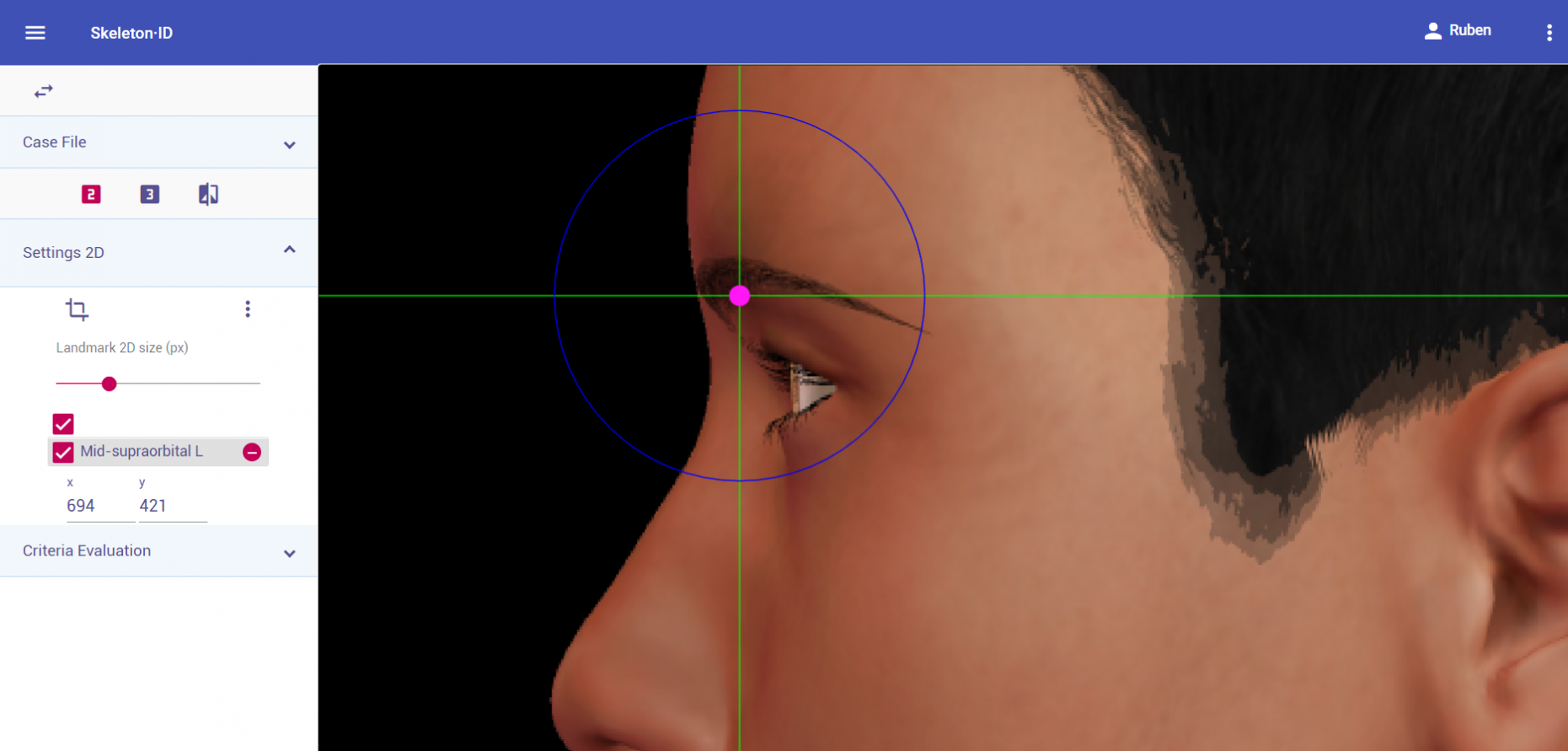

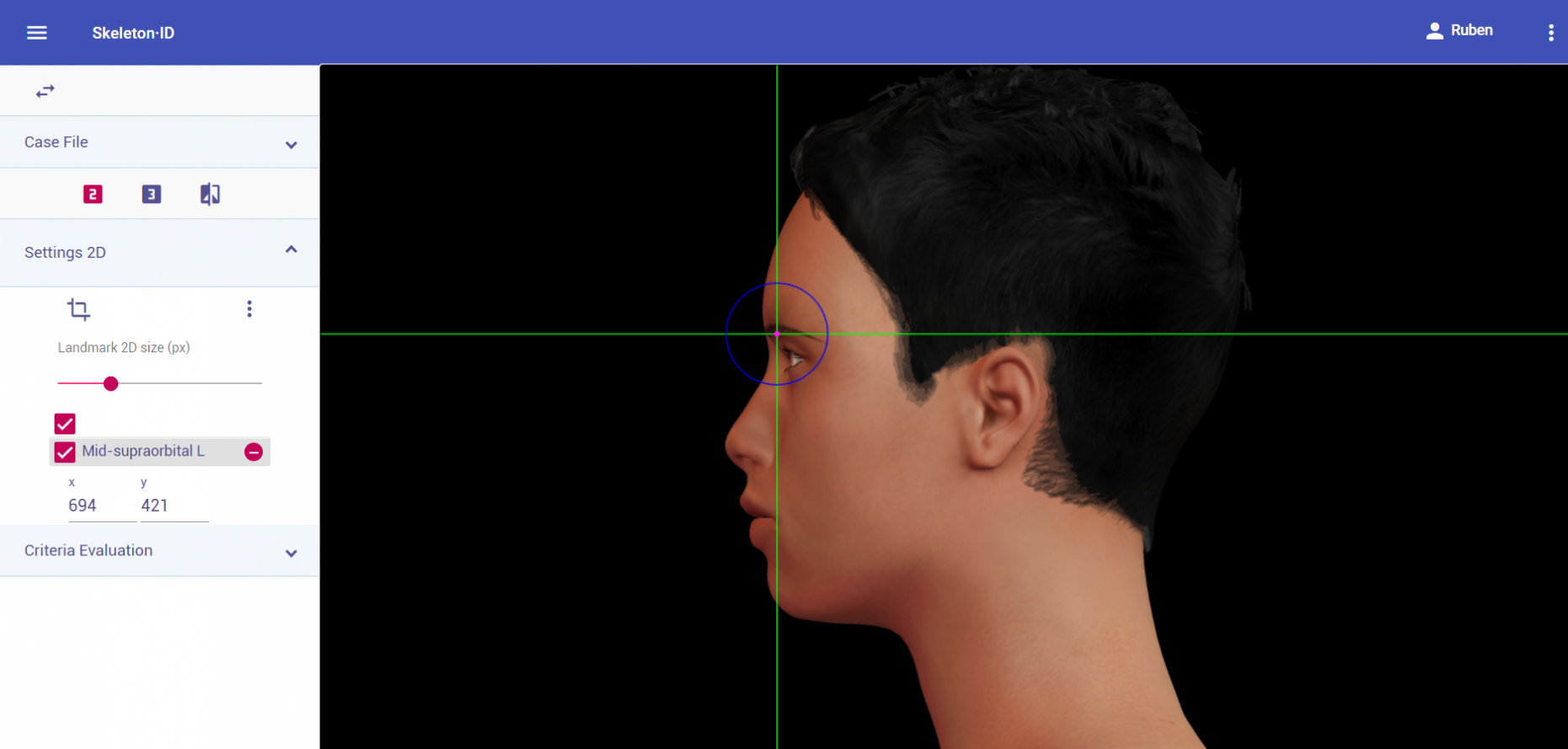

Figura 11. Mid-supraorbital (izquierdo) en vista lateral. Aproximación en la imagen.
Pautas para el marcado en vista oblicua con Skeleton·ID:
Marcar este punto en la región más baja del borde superior de la órbita en el plano medio del ojo. Utilizar como referencia las líneas auxiliares vertical y horizontal. La línea horizontal debe estar situada sobre el borde superior de la órbita (normalmente en la zona más baja de la ceja) y la línea vertical debe estar situada en el plano medio del ojo (no tiene por qué coincidir con la pupila). Nótese que en función de la orientación de la cara puede ser necesario girar las líneas auxiliares para situarlas en la posición adecuada. Seguir el mismo procedimiento para marcar el punto contralateral.
Figura 12. Mid-supraorbital (izquierdo) en vista oblicua. Plano general de la imagen.
Figura 13. Mid-supraorbital (izquierdo) en vista oblicua. Aproximación en la imagen.
Ejemplos fotográficos:

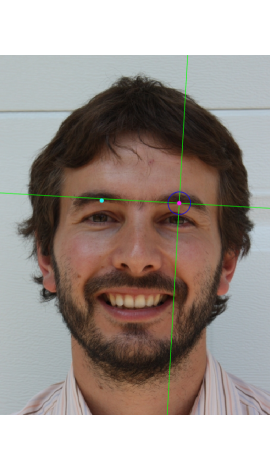

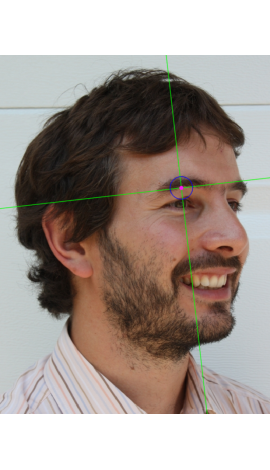

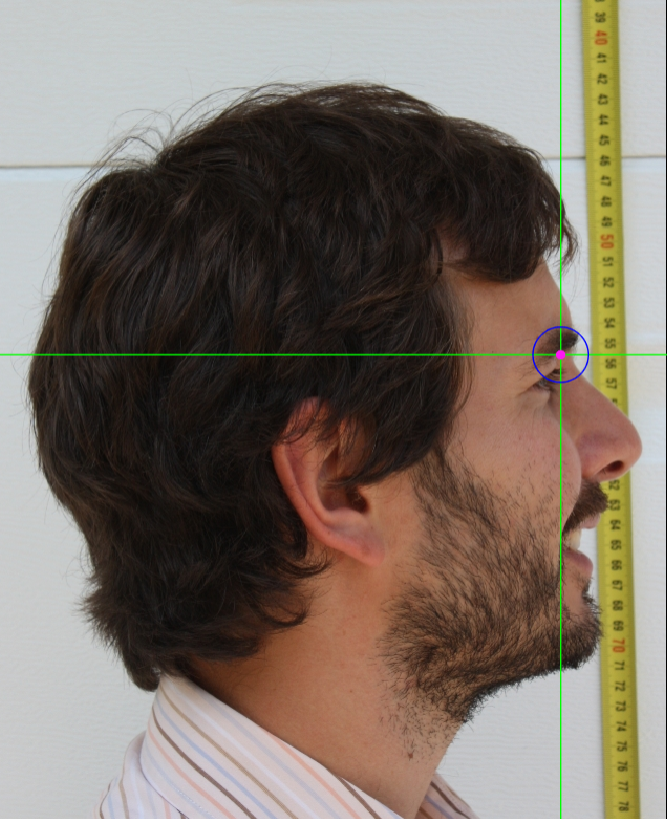

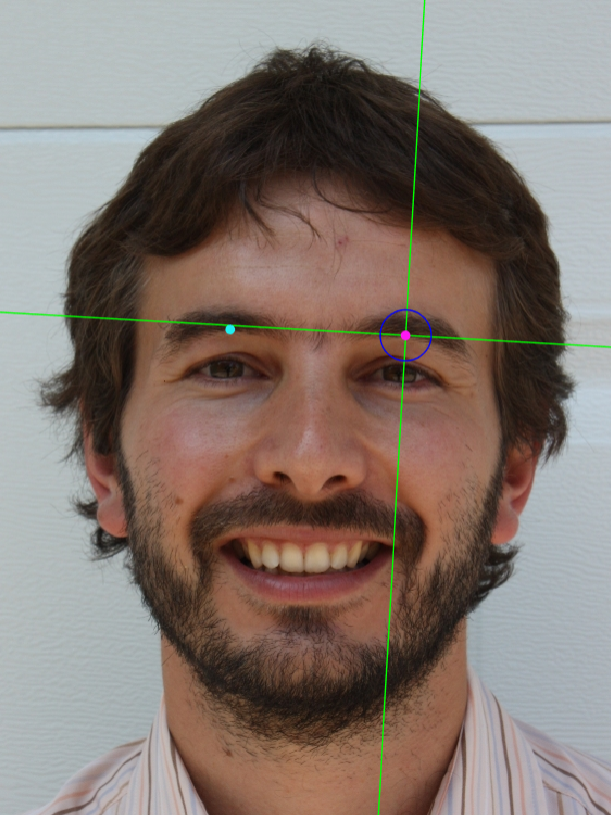

Figura 14. Marcado de mid-supraorbital en una fotografía en vista frontal (izquierda), vista lateral (centro) y vista oblicua (derecha).
Frontozygomaticus
Abreviatura: fz´ L / fz´ R
Lateralidad: Bilateral
Tipo: 3
Definición estandarizada (Caple y Stephan, 2015): Punto más lateral de la sutura frontozigomática, identificado por palpación de la línea de la sutura en el borde superolateral de la órbita.
Aproximación en la imagen: Hacer zoom en la porción superior de la cara.
Zonas de referencia anatómica: Borde superior de la órbita.
Pautas para el marcado en vista frontal con Skeleton·ID:
Al ser un punto localizado por palpación de la sutura frontozigomática es difícil de estimar con precisión. Normalmente la sutura se sitúa cerca del extremo lateral de la ceja (en la zona de caída de la ceja). Marcar este punto bajo el extremo lateral de la ceja. La línea vertical debe estar colocada en el borde lateral de la ceja y la línea horizontal en el borde inferior. Seguir el mismo procedimiento para marcar el punto contralateral.

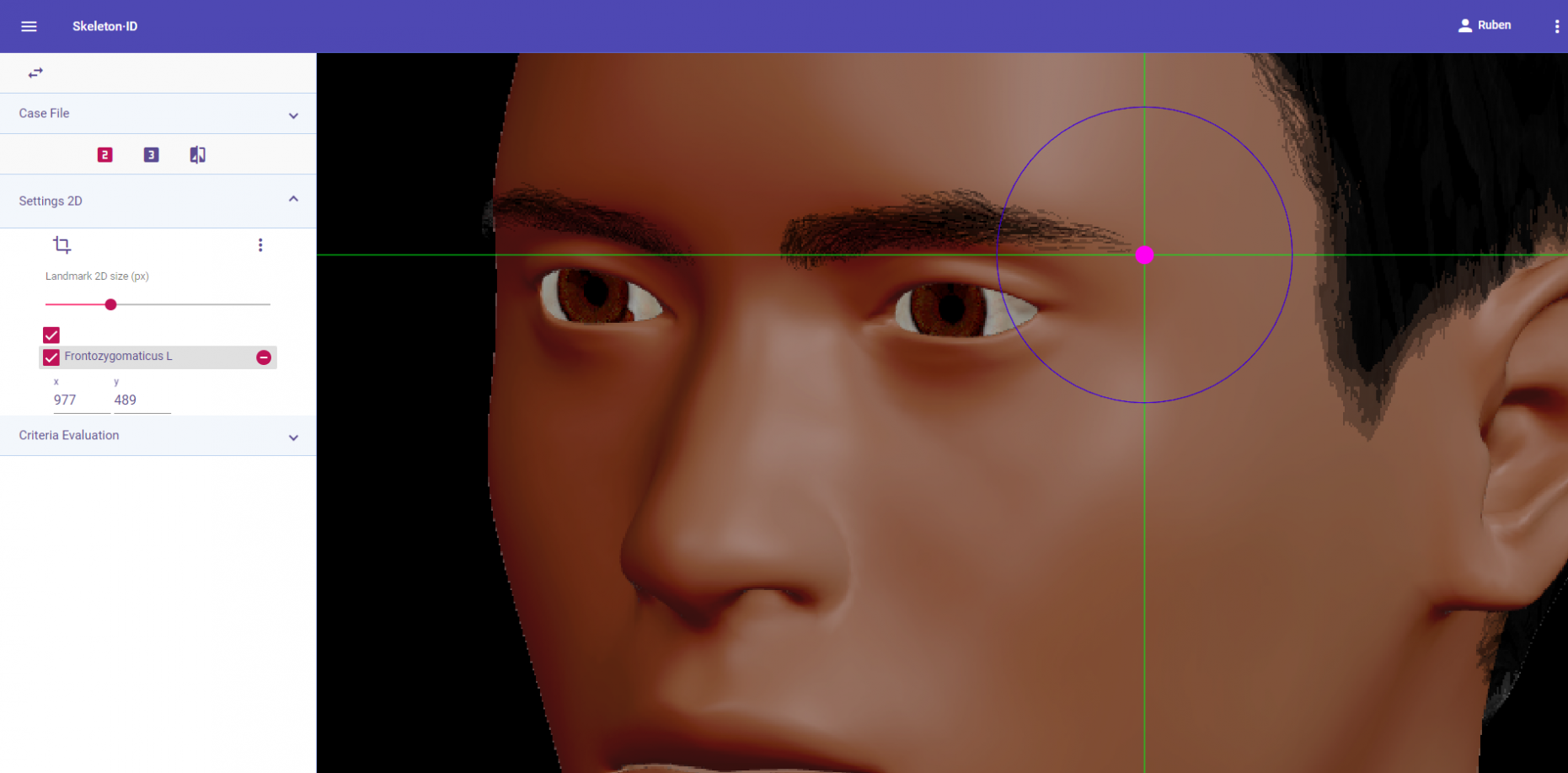

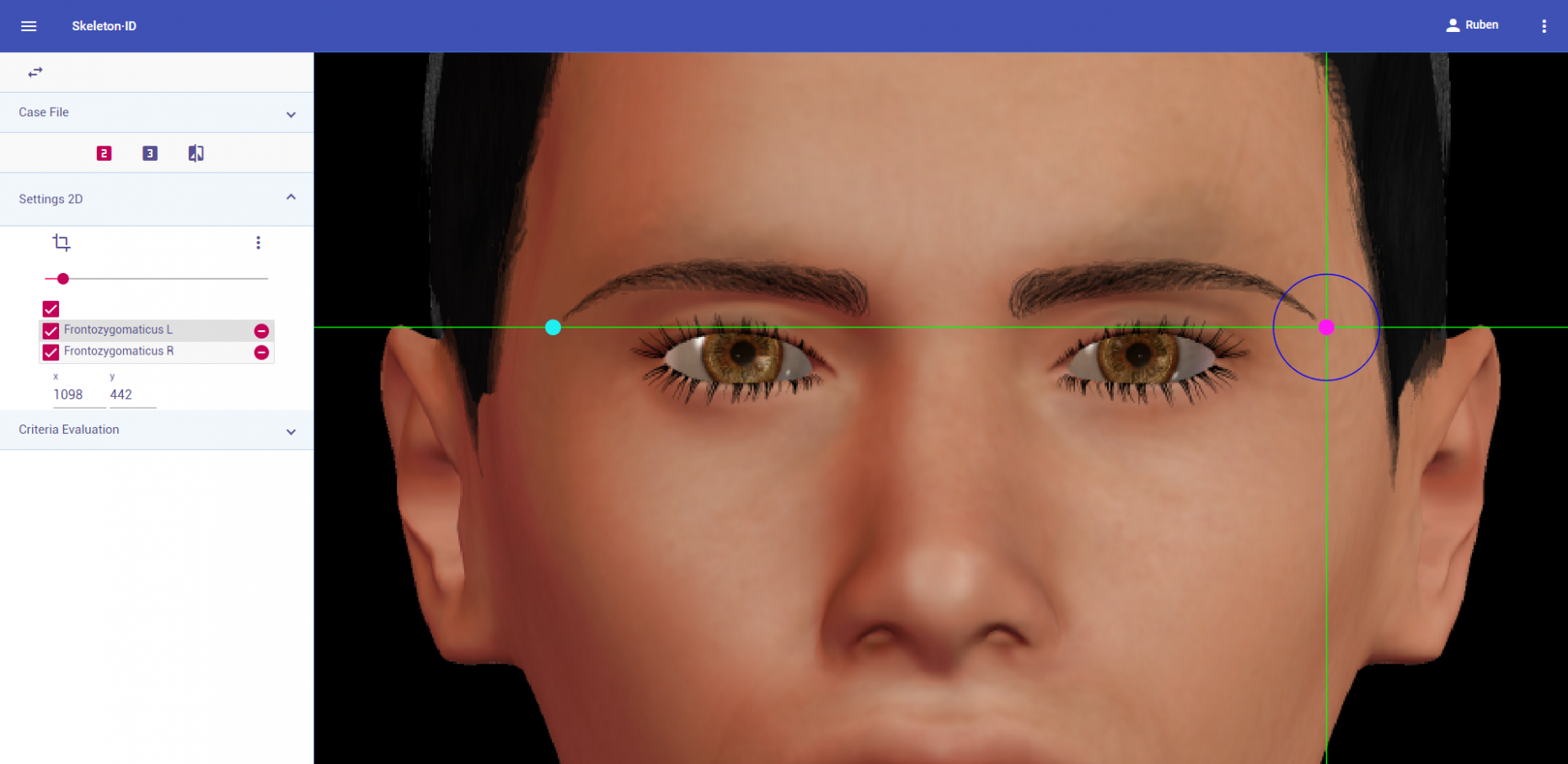

Figura 15. Frontozygomaticus (izquierdo y derecho) en vista frontal. Plano general de la imagen.
Figura 16. Frontozygomaticus (izquierdo y derecho) en vista frontal. Aproximación en la imagen.
Pautas para el marcado en vista lateral con Skeleton·ID:
Al ser un punto localizado por palpación de la sutura frontozigomática es difícil de estimar con precisión. Normalmente la sutura se sitúa cerca del extremo lateral de la ceja (en la zona de caída de la ceja). Marcar este punto bajo el extremo lateral de la ceja. La línea vertical debe estar colocada en el borde lateral de la ceja y la línea horizontal en el borde inferior. Nótese que en vista lateral no se puede apreciar el punto contralateral.
Figura 17. Frontozygomaticus (izquierdo) en vista lateral. Plano general de la imagen.
Figura 18. Frontozygomaticus (izquierdo) en vista lateral. Aproximación en la imagen.
Pautas para el marcado en vista oblicua con Skeleton·ID:
Al ser un punto localizado por palpación de la sutura frontozigomática es difícil de estimar con precisión. Normalmente la sutura se sitúa cerca del extremo lateral de la ceja (en la zona de caída de la ceja). Marcar este punto bajo el extremo lateral de la ceja. La línea vertical debe estar colocada en el borde lateral de la ceja y la línea horizontal en el borde inferior. Nótese que en vista oblicua no se puede apreciar el punto contralateral.
Figura 19. Frontozygomaticus (izquierdo) en vista oblicua. Plano general de la imagen.
Figura 20. Frontozygomaticus (izquierdo) en vista oblicua. Aproximación en la imagen.
Observaciones
- Nótese que al ser un punto de tipo 3, localizado por palpación su estimación se hace difícil independiente de la vista de la fotografía.
- Al utilizar la ceja como referencia primaria, se debe tener cuidado en individuos que presenten cualquier modificación de la misma (depilación, extensión, tatuada, etc).
Ejemplos fotográficos:

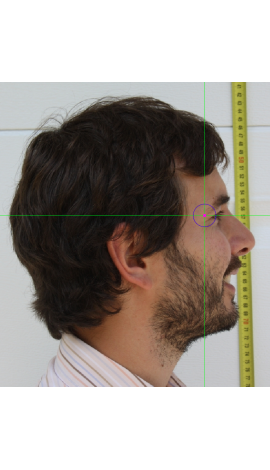

Figura 21. Marcado de frontozygomaticus en una fotografía en vista frontal (izquierda), vista lateral (centro) y vista oblicua (derecha).
Exocanthion
Abreviatura: ex´L /ex´R
Lateralidad: Bilateral
Tipo: 2
Definición estandarizada (Caple y Stephan, 2015): Punto más lateral de la fisura palpebral, en la comisura externa del ojo; Se ve mejor cuando el sujeto mira hacia arriba.
Aproximación en la imagen: Hacer zoom en el ojo correspondiente.
Zonas de referencia anatómica: Líneas de implantación de las pestañas.
Pautas para el marcado en vista frontal con Skeleton·ID:
Hacer zoom en el ojo correspondiente y situar el cursor sobre el canto lateral, en el punto donde convergen las líneas de implantación de las pestañas en vista frontal. Para una mayor precisión la línea auxiliar vertical debe estar situada en el borde lateral de la fisura palpebral del ojo y la línea auxiliar horizontal en el punto donde convergen las líneas de implantación de las pestañas. Seguir el mismo procedimiento para marcar el punto contralateral.

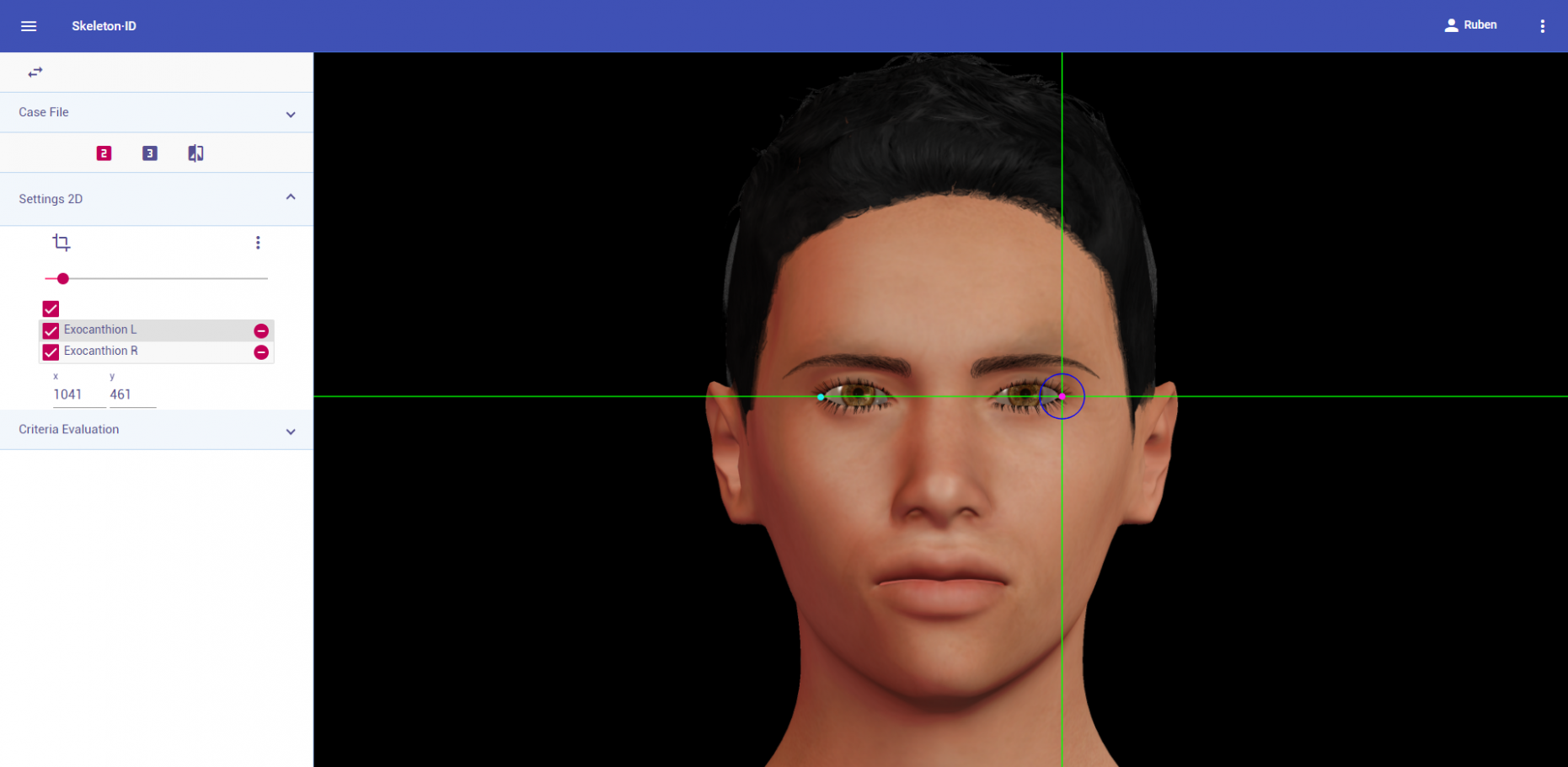

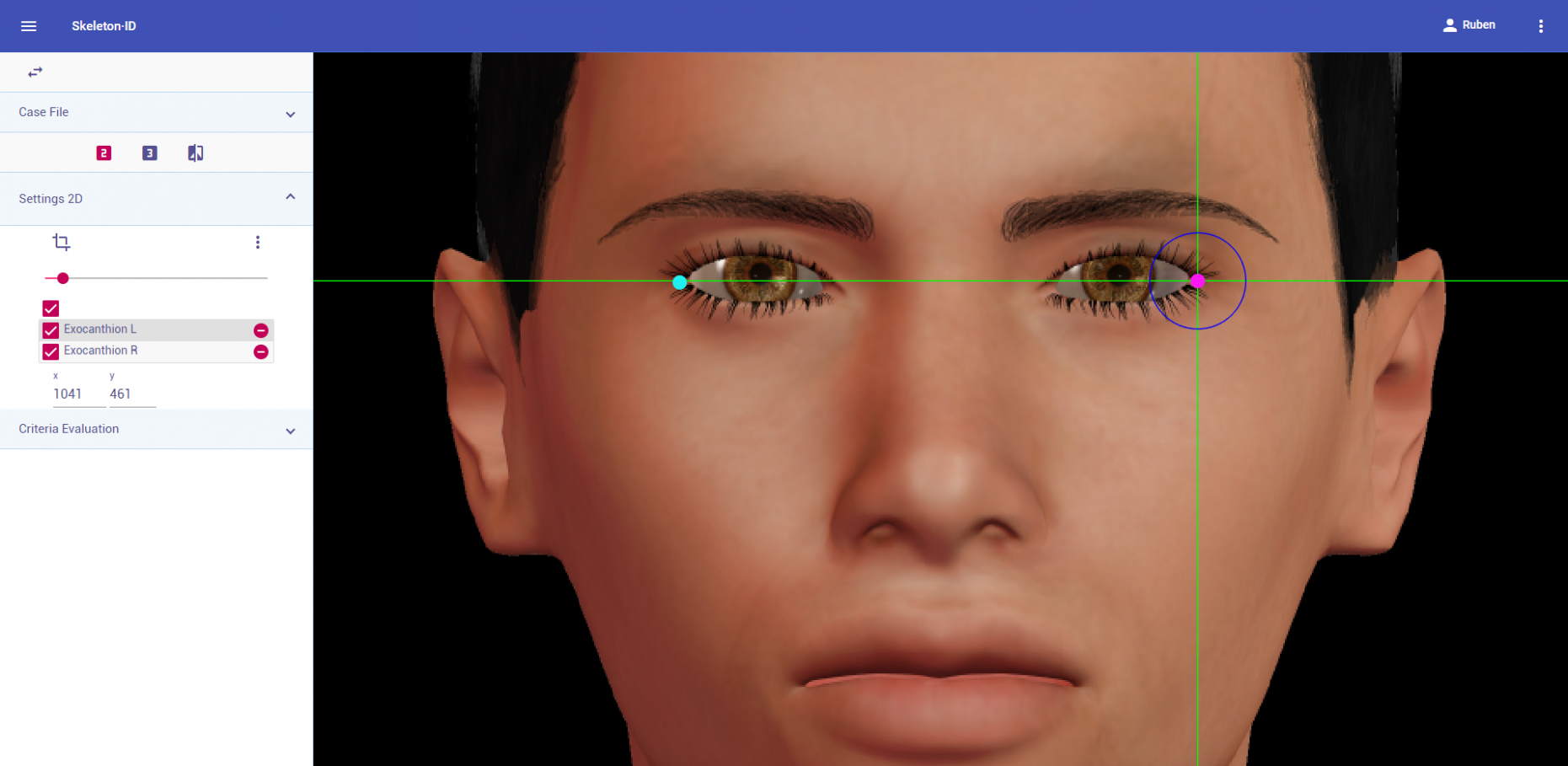

Figura 22. Exocanthion (izquierdo y derecho) en vista frontal. Plano general de la imagen.

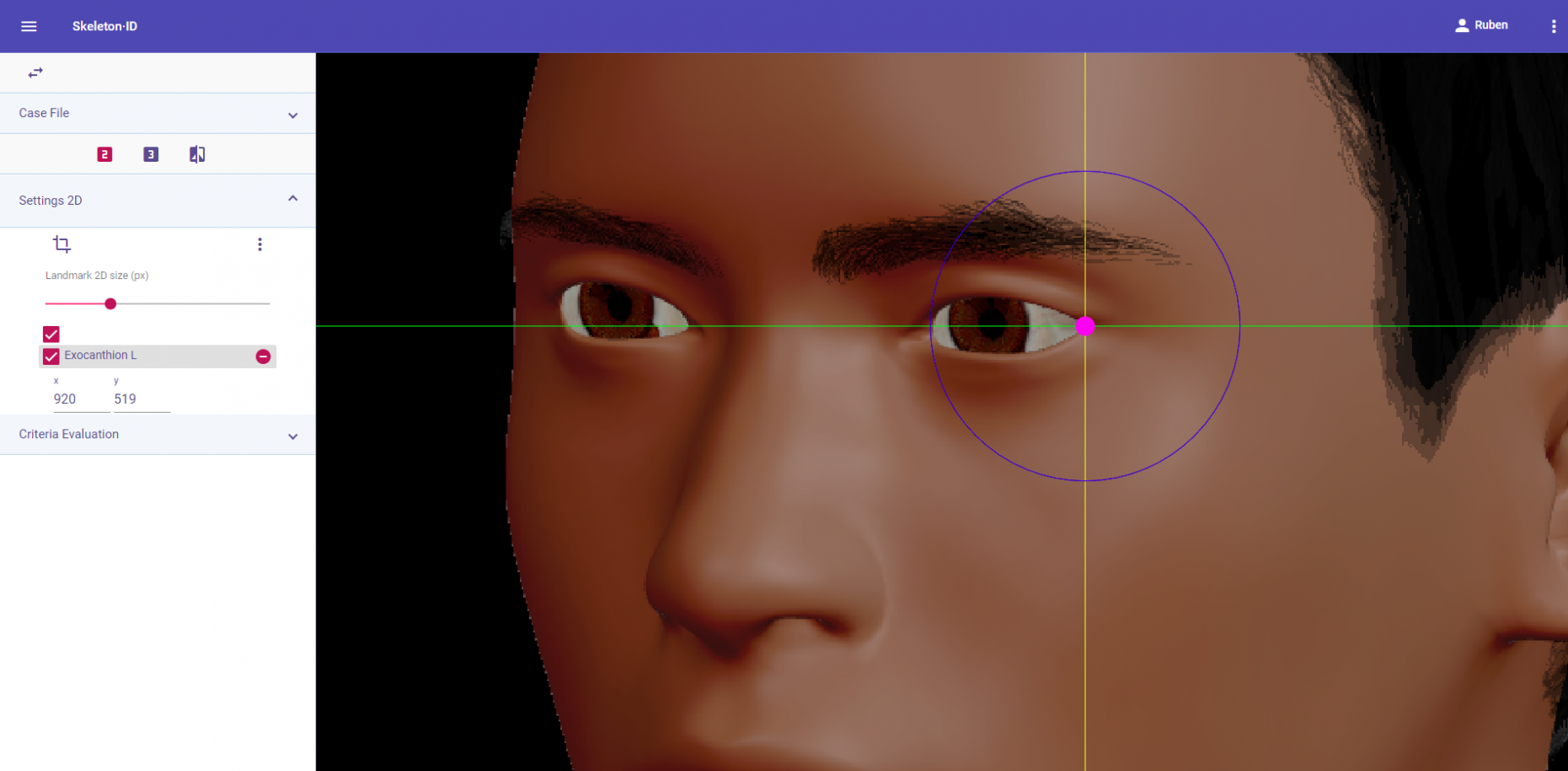

Figura 23. Exocanthion (izquierdo y derecho) en vista frontal. Aproximación en la imagen.
Pautas para el marcado en vista lateral con Skeleton·ID:
Hacer zoom en el ojo y situar el cursor sobre el canto lateral, en el punto donde convergen las líneas de implantación de las pestañas en vista lateral. Para una mayor precisión la línea auxiliar vertical debe estar situada en el canto lateral del ojo y la línea auxiliar horizontal en el punto donde convergen las líneas de implantación de las pestañas. Nótese que solo se podrá marcar el izquierdo o derecho en función de la vista lateral.

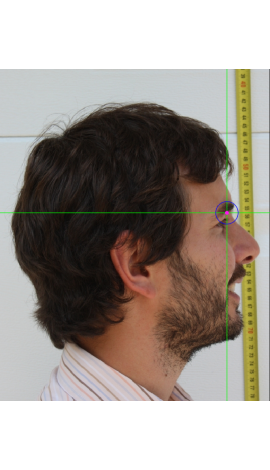

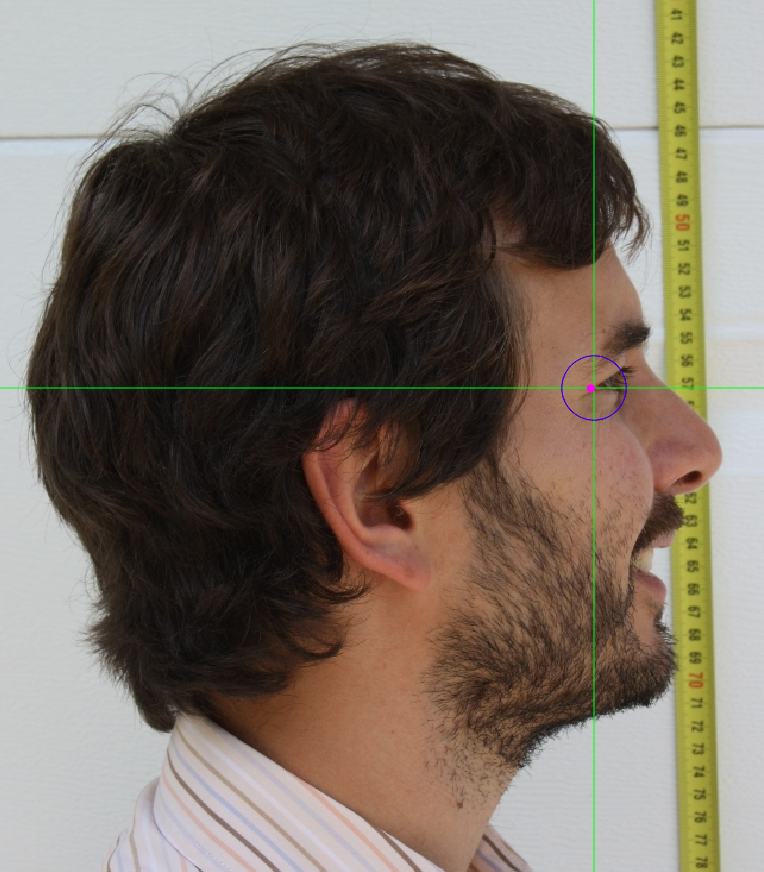

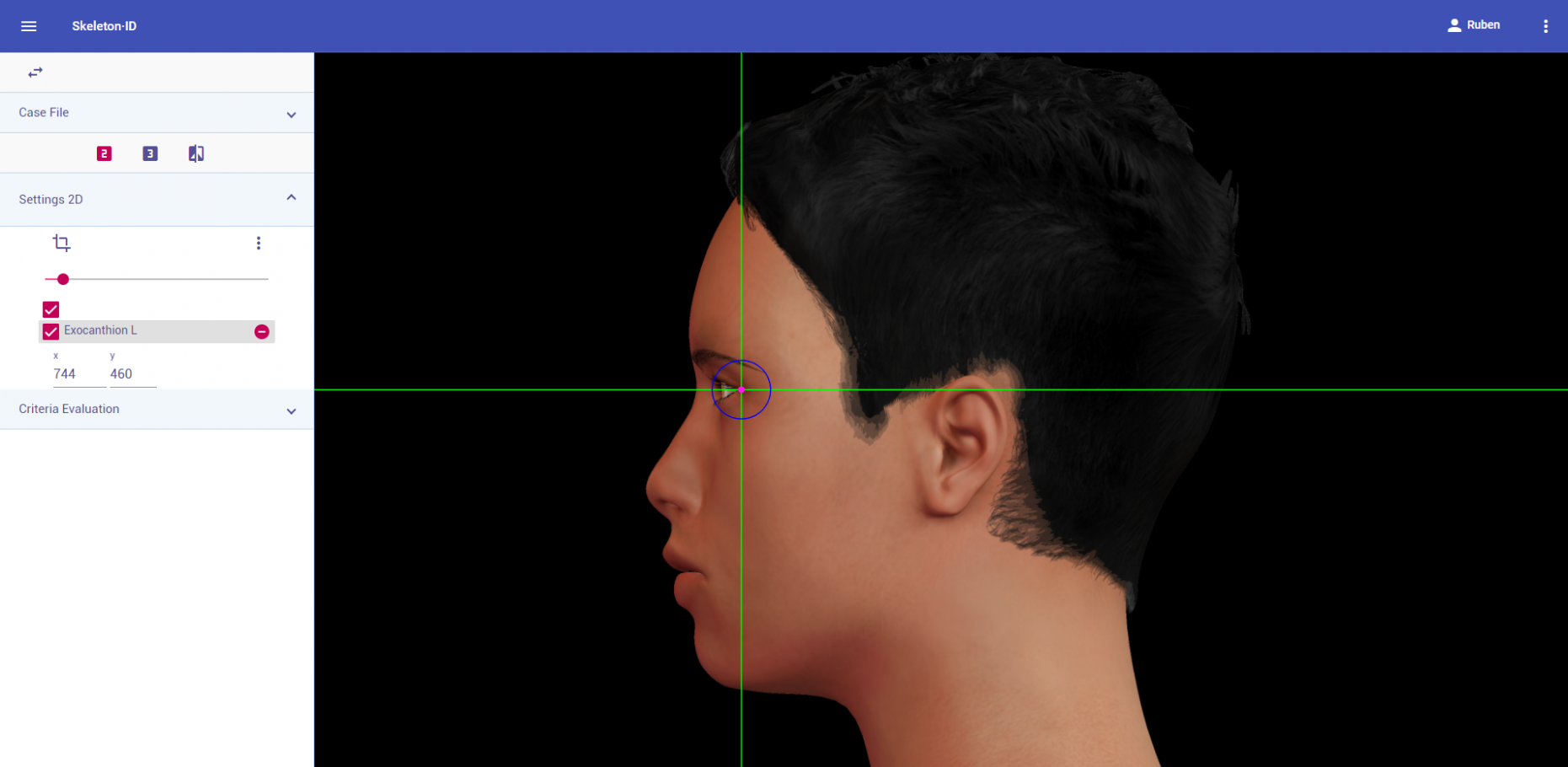

Figura 24. Exocanthion (izquierdo) en vista lateral. Plano general de la imagen.

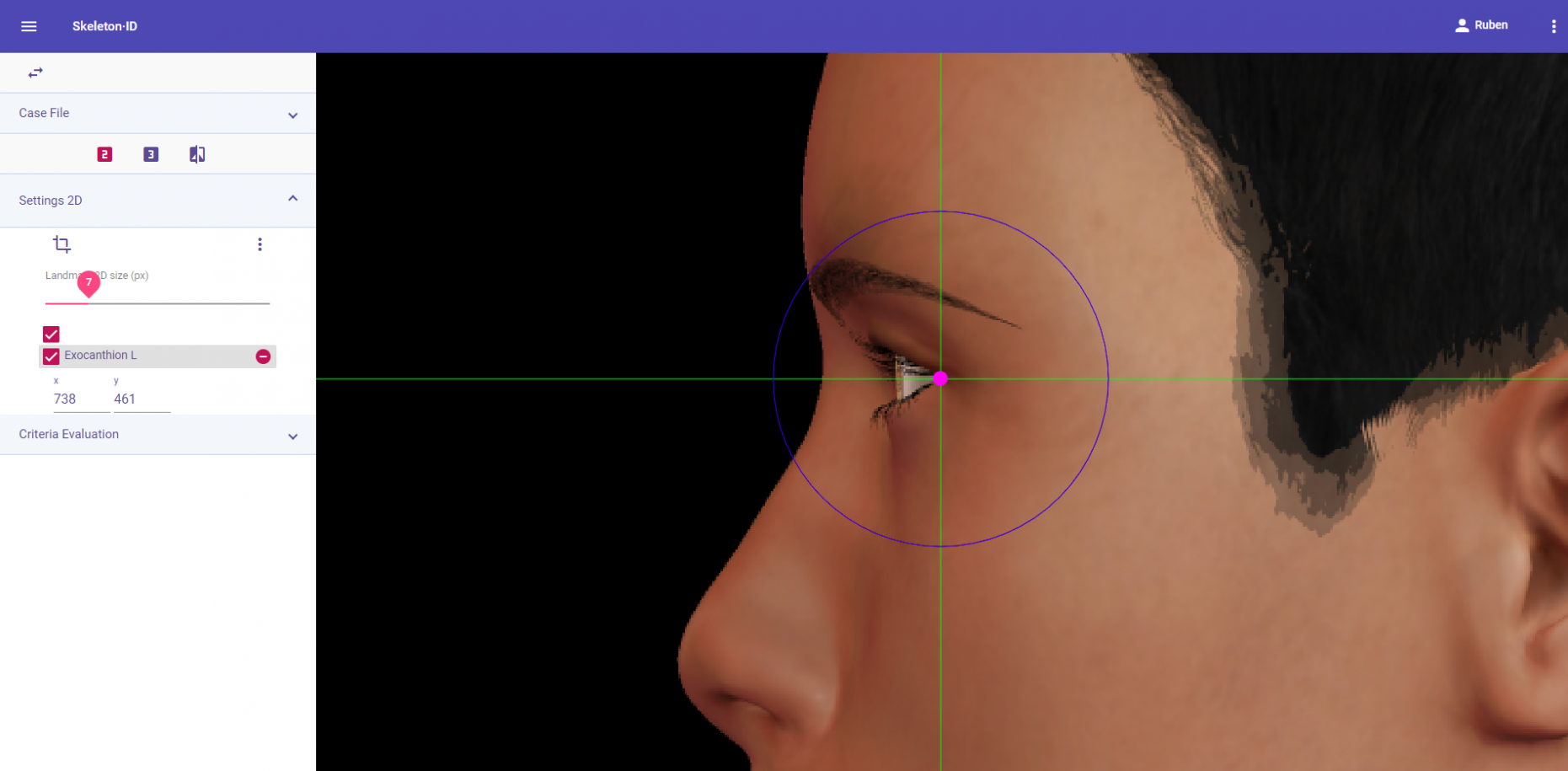

Figura 25. Exocanthion (izquierdo) en vista lateral. Aproximación en la imagen.
Pautas para el marcado en vista oblicua con Skeleton·ID:
Hacer zoom en el ojo y situar el cursor sobre la comisura lateral, en el punto donde convergen las líneas de implantación de las pestañas en vista oblicua. Para una mayor precisión la línea auxiliar vertical debe estar situada en la comisura lateral del ojo y la línea auxiliar horizontal en el punto donde convergen las líneas de implantación de las pestañas. Nótese que en una vista oblicua puede ser imposible de determinar el canto lateral de alguno de los dos ojos.
Figura 26. Exocanthion (izquierdo) en vista oblicua. Plano general de la imagen.
Figura 27. Exocanthion (izquierdo) en vista oblicua. Aproximación en la imagen.
Observaciones
- Considerar el extremo más lateral de la fisura palpebral y no marcar en el ángulo interior adyacente a la zona blanca del ojo.
Figura 28. Exocanthion marcado correctamente (punto verde) y erróneamente (punto rojo).
- En ocasiones puede ocurrir que las pestañas cubran la región, en estos casos se debe marcar en la zona estimada.
Figura 29. Imagen de un ojo donde la pestaña cubre el canto lateral (izquierda). Exocanthion derecho estimado (derecha).
- Acorde a los estudios interobservador (Campomanes-Álvarez et al., 2015) exocanthion se puede colocar con una alta frecuencia (70%) en imágenes faciales frontales y oblicuas.
Ejemplos fotográficos:

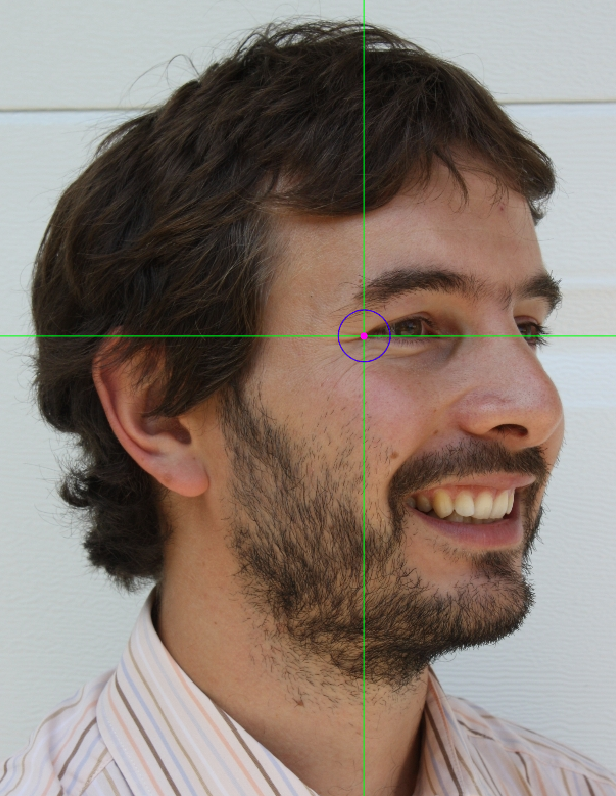

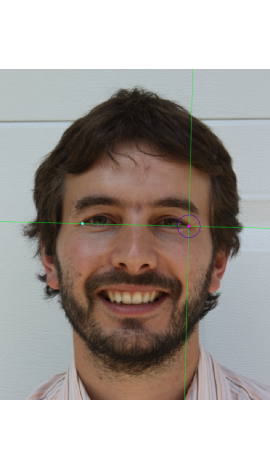

Figura 30. Estimación de exocanthion en una fotografía en vista frontal (izquierda, vista lateral (centro) y vista oblicua (derecha).
Endocanthion
Abreviatura: en´L /en´R
Lateralidad: Bilateral
Tipo: 1
Definición estandarizada (Caple y Stephan, 2015): Punto más medial de la fisura palpebral, en la comisura interna del ojo; Se ve mejor cuando el sujeto mira hacia arriba.
Aproximación en la imagen: Hacer zoom en el ojo correspondiente.
Zonas de referencia anatómica: Margen libre de los parpados. Líneas de implantación de las pestañas.
Pautas para el marcado en vista frontal con Skeleton·ID:
Marcar el punto sobre la zona de encuentro de los dos párpados, en el canto medial del ojo en vista frontal. Para una mayor precisión la línea auxiliar vertical debe estar situada en el borde medial (interior) de la fisura palpebral del ojo y la línea auxiliar horizontal en el punto donde convergen las líneas de implantación de las pestañas. Seguir el mismo procedimiento para marcar el punto contralateral.

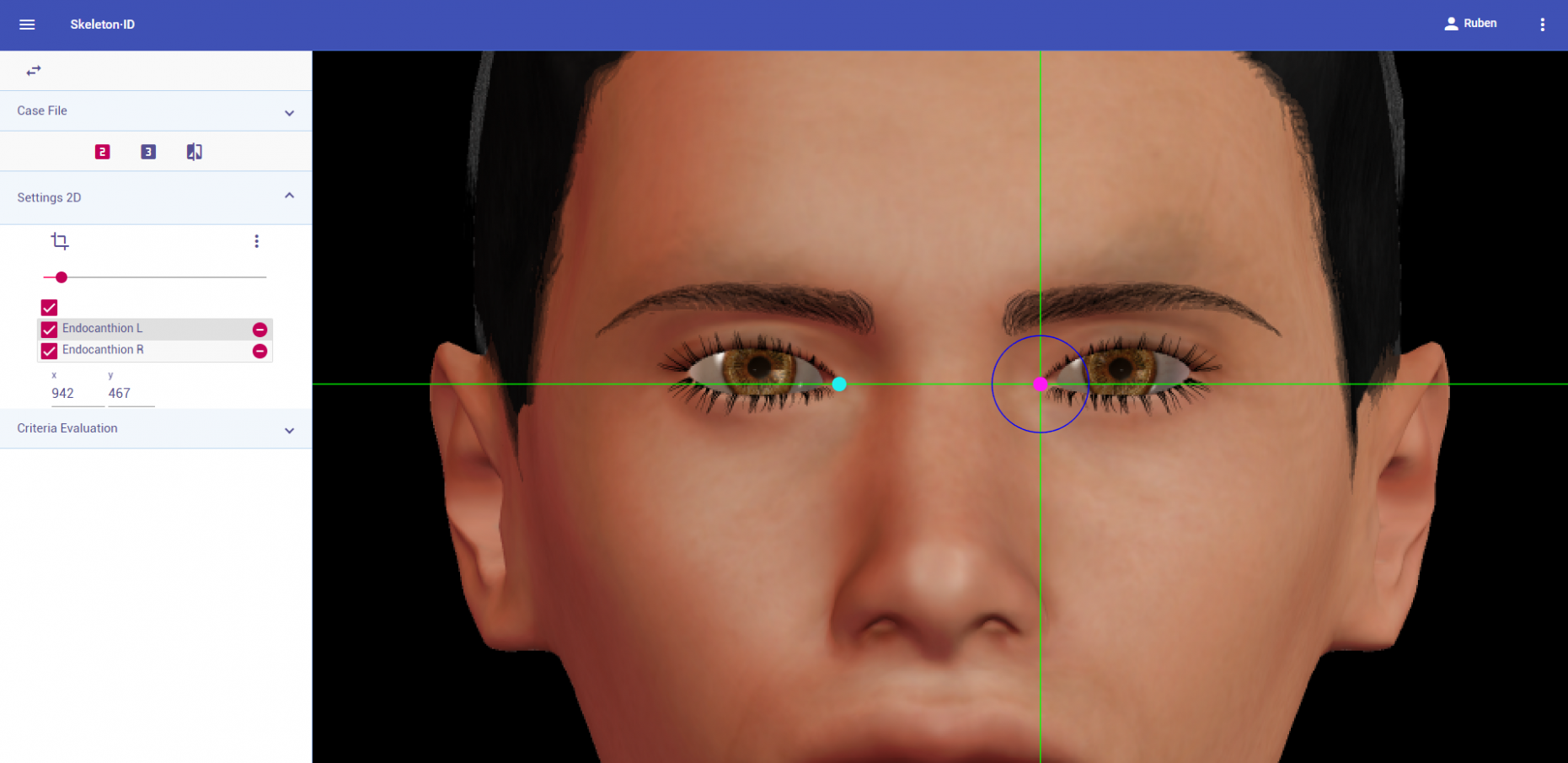

Figura 31. Endocanthion (izquierdo y derecho) en vista frontal. Plano general de la imagen.

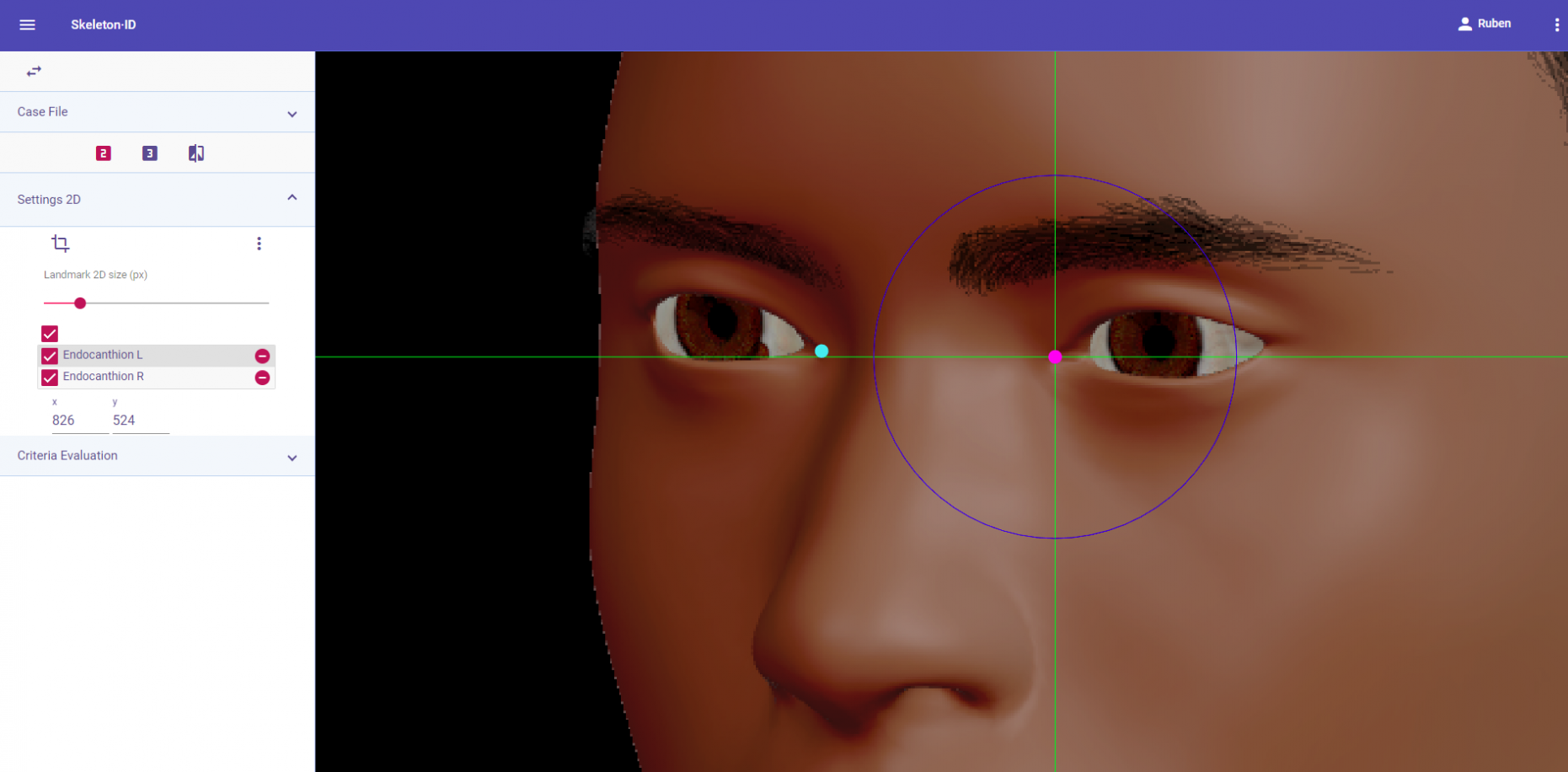

Figura 32. Endocanthion (izquierdo y derecho) en vista frontal. Aproximación en la imagen.
Pautas para el marcado en vista oblicua con Skeleton·ID:
Marcar el punto sobre la zona de encuentro de los dos párpados, en el canto medial del ojo en vista oblicua. Para una mayor precisión la línea auxiliar vertical debe estar situada en el borde medial (interior) de la fisura palpebral del ojo y la línea auxiliar horizontal en el punto donde convergen las líneas de implantación de las pestañas. Nótese que en imágenes oblicuas dependiendo de los grados de la pose es posible que el canto medial del ojo no sea apreciable y por lo tanto no se pueda marcar este punto.
Figura 33. Endocanthion (izquierdo) en vista oblicua. Plano general de la imagen.

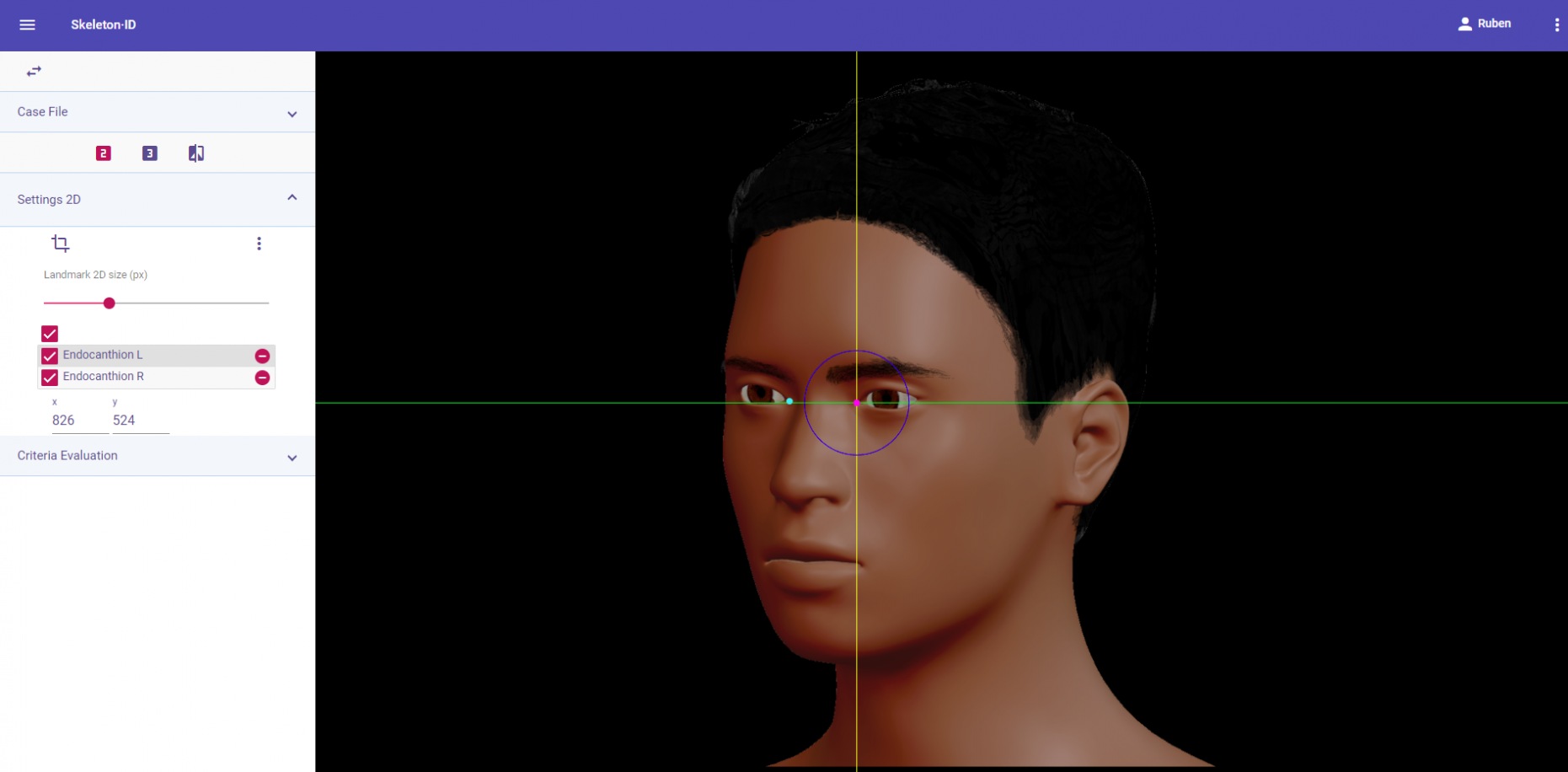

Figura 34. Endocanthion (izquierdo) en vista oblicua. Aproximación en la imagen.
Observaciones
- Considerar el extremo más medial de la fisura palpebral y no marcar en el ángulo interior adyacente a la carúncula lagrimal.
Figura 35. Marcado erróneo de endocanthion (punto rojo) y marcado correcto (punto verde).
- Acorde a los estudios interobservador (Campomanes-Álvarez et al., 2015) endocanthion se puede colocar con una alta frecuencia (70%) en imágenes faciales frontales y oblicuas (dependiendo del grado de la pose). Imposible de determinar en imágenes laterales.
Ejemplos fotográficos:
Figura 36. Estimación de endocanthion en una fotografía en vista frontal (izquierda) y vista oblicua (derecha).
Tragion
Abreviatura: t´ L / t´ R
Lateralidad: Bilateral
Tipo: 2
Definición estandarizada (Caple y Stephan, 2015): Punto ubicado en la muesca sobre el trago de la oreja (la proyección cartilaginosa anterior al canal auditivo externo), donde el borde superior del cartílago desaparece en la piel de la cara.
Aproximación en la imagen: Hacer zoom en la porción superior de la cara.
Zonas de referencia anatómica: Borde superior de la órbita.
Pautas para el marcado en vista frontal con Skeleton·ID:
Marcar este punto sobre el trago de la oreja, donde el borde superior del cartílago desaparece en la piel de la cara en vista frontal. La línea vertical debe estar situada en el borde del contorno lateral de la muesca sobre el trago y la línea horizontal sobre el punto más superior del trago donde el borde del cartílago desaparece en la piel de la cara. Seguir el mismo procedimiento para marcar el punto contralateral.

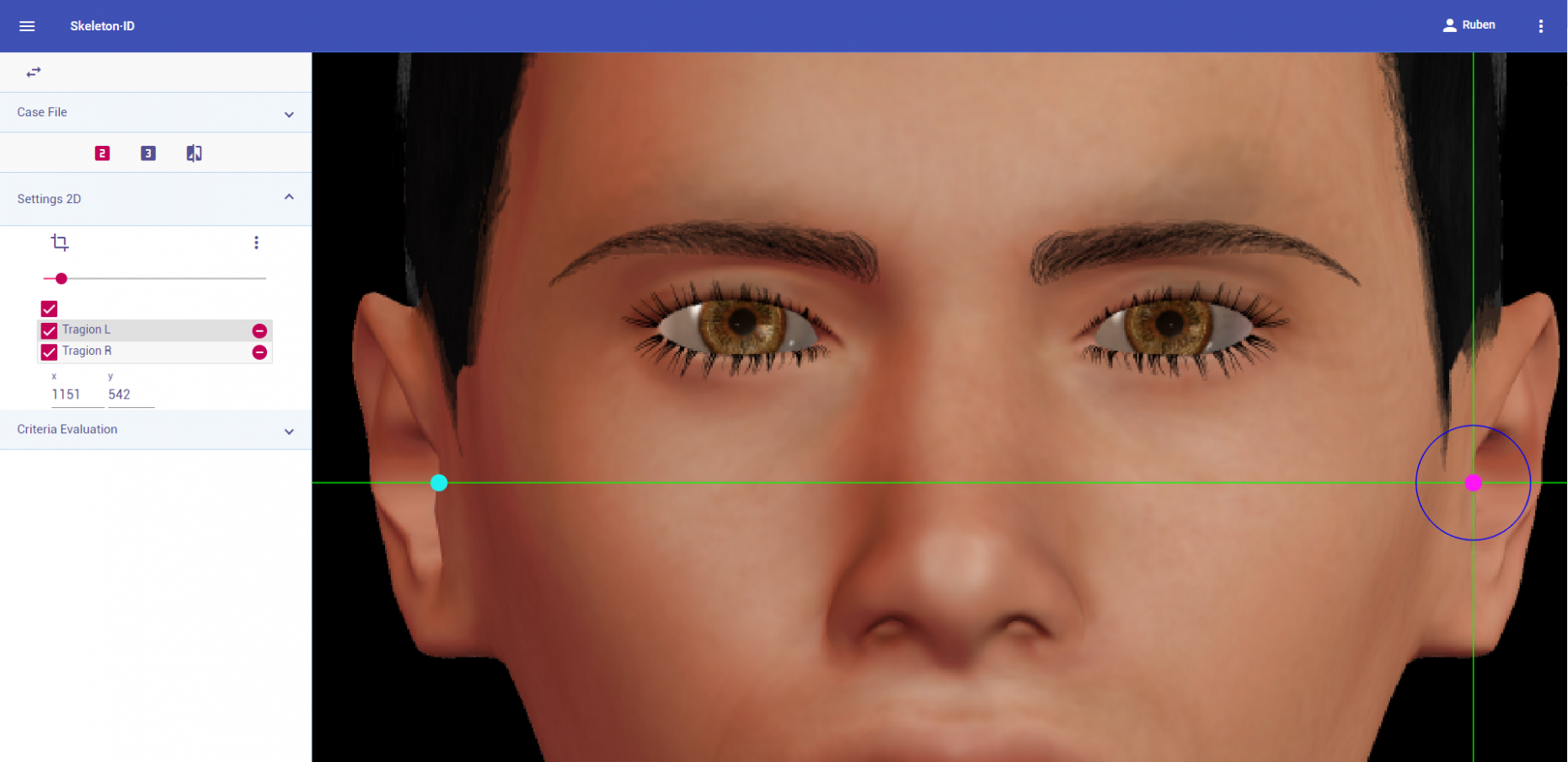

Figura 37. Tragion (izquierdo y derecho) en vista frontal. Plano general de la imagen.
Figura 38. Tragion (izquierdo y derecho) en vista frontal. Aproximación en la imagen.
Pautas para el marcado en vista lateral con Skeleton·ID:
Marcar este punto sobre el trago de la oreja, donde el borde superior del cartílago desaparece en la piel de la cara en vista lateral. La línea vertical debe estar situada en el borde más anterior del contorno de la muesca sobre el trago y la línea horizontal sobre el punto más superior del trago donde el cartílago se une a la piel de la cara.
Figura 39. Tragion (izquierdo) en vista lateral. Plano general de la imagen.

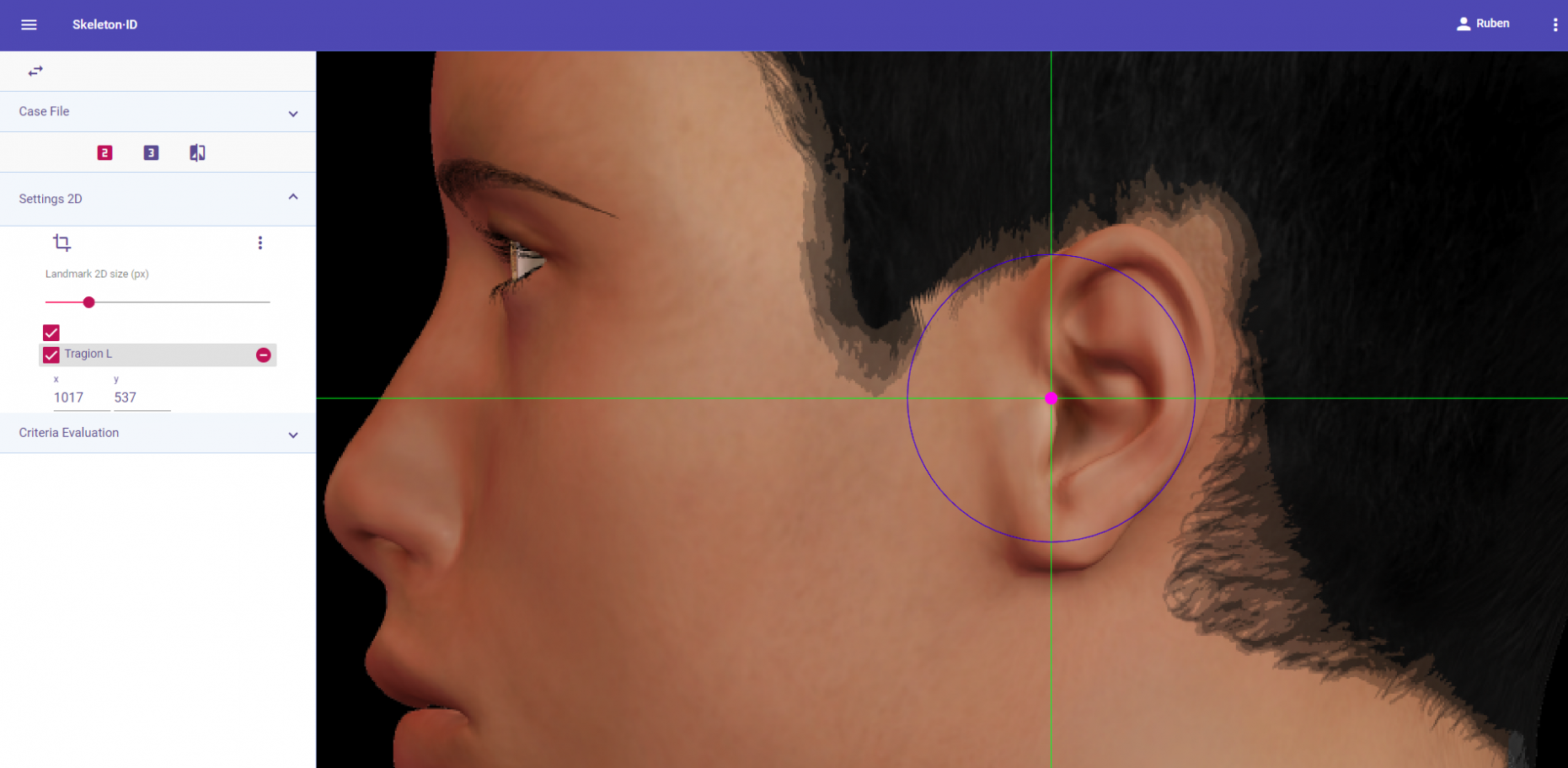

Figura 40. Tragion (izquierdo) en vista lateral. Aproximación en la imagen.
Pautas para el marcado en vista oblicua con Skeleton·ID:
Marcar este punto sobre el trago de la oreja, donde el borde superior del cartílago desaparece en la piel de la cara en vista oblicua. La línea vertical debe estar situada en el borde del contorno lateral de la muesca sobre el trago y la línea horizontal sobre el punto más superior del trago.

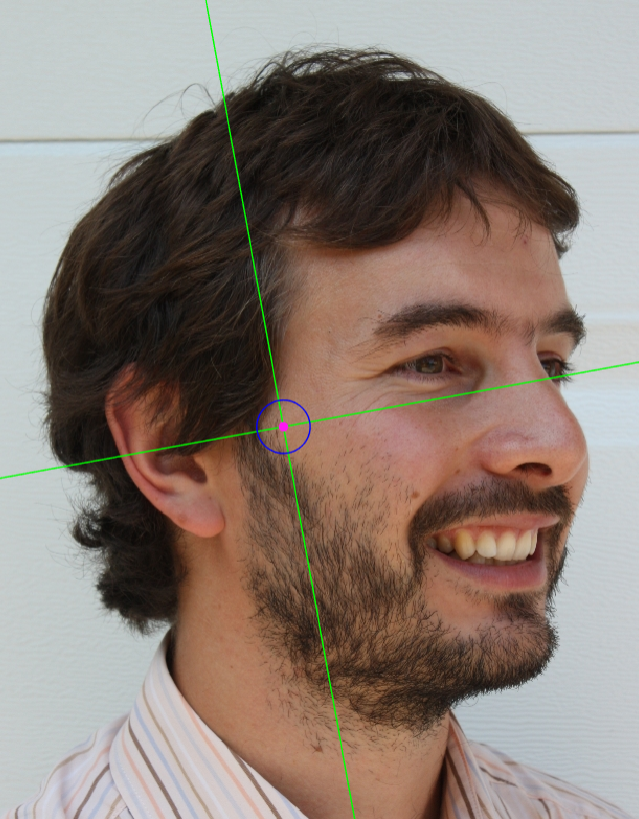

Figura 41. Tragion (izquierdo) en vista oblicua. Plano general de la imagen.

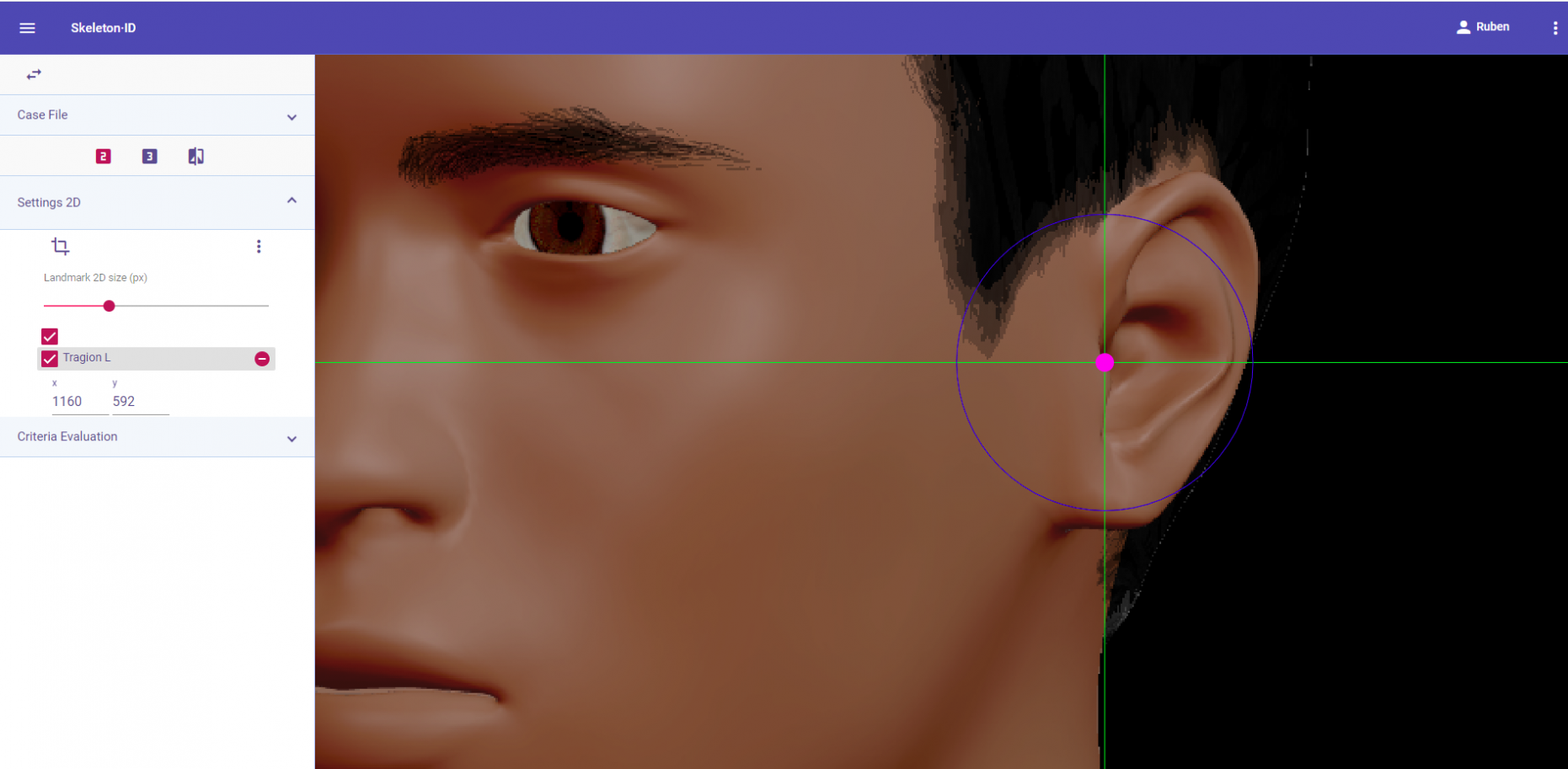

Figura 42. Tragion (izquierdo) en vista oblicua. Aproximación en la imagen.
Observaciones
- La oreja puede estar cubierta por el pelo, imposibilitando su marcado.
Figura 43. El pelo cubre parcialmente la oreja imposibilitando el marcado de tragion.
Ejemplos fotográficos:

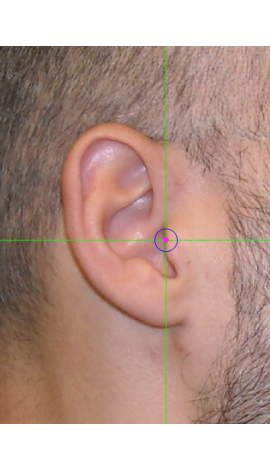

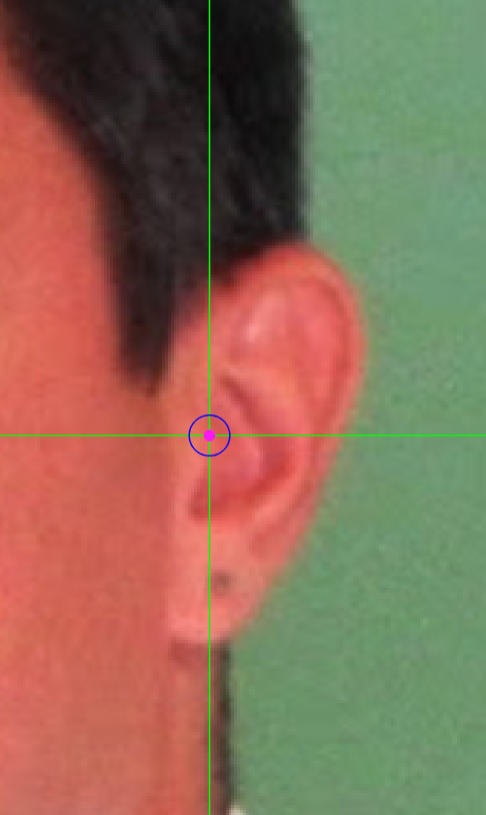

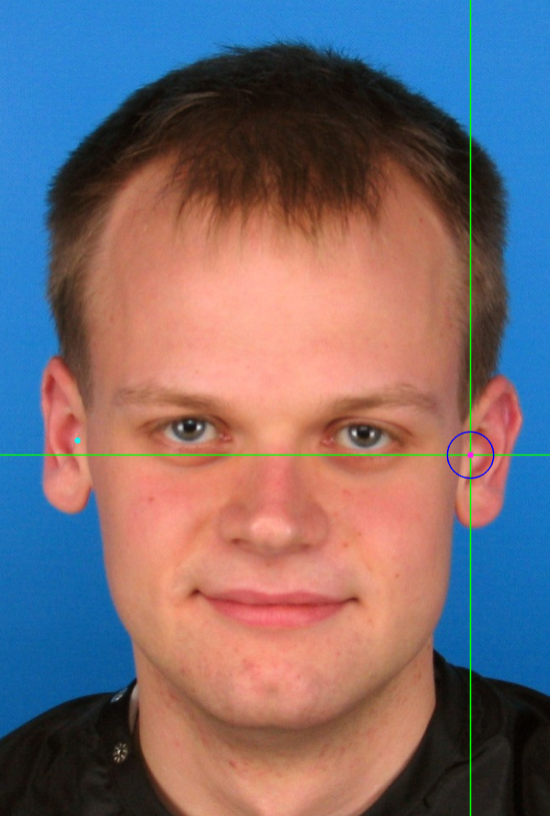

Figura 44. Estimacion de tragion en una imagen frontal (izquierda), lateral (centro) y oblicua (derecha).
Zygion
Abreviatura: zy´ L / zy´ R
Lateralidad: Bilateral
Tipo: 3
Definición estandarizada (Caple y Stephan, 2015): Punto más lateral sobre cada arco zigomático, identificado como el punto de máxima anchura bizigomática de la cara.
Aproximación en la imagen: Hacer zoom en la porción media de la cara.
Zonas de referencia anatómica:
- Contorno facial lateral.
- Oreja (trago e inserción de hélix).
Pautas para el marcado en vista frontal con Skeleton·ID:
Marcar el punto en la región lateral de mayor ancho de la cara en vista frontal. La línea horizontal debe estar colocada en la región con la mayor anchura de la cara (normalmente en la zona de inserción del hélix y el trago) y la línea vertical en el borde del contorno lateral del arco zigomático. Seguir el mismo procedimiento para marcar el punto contralateral.

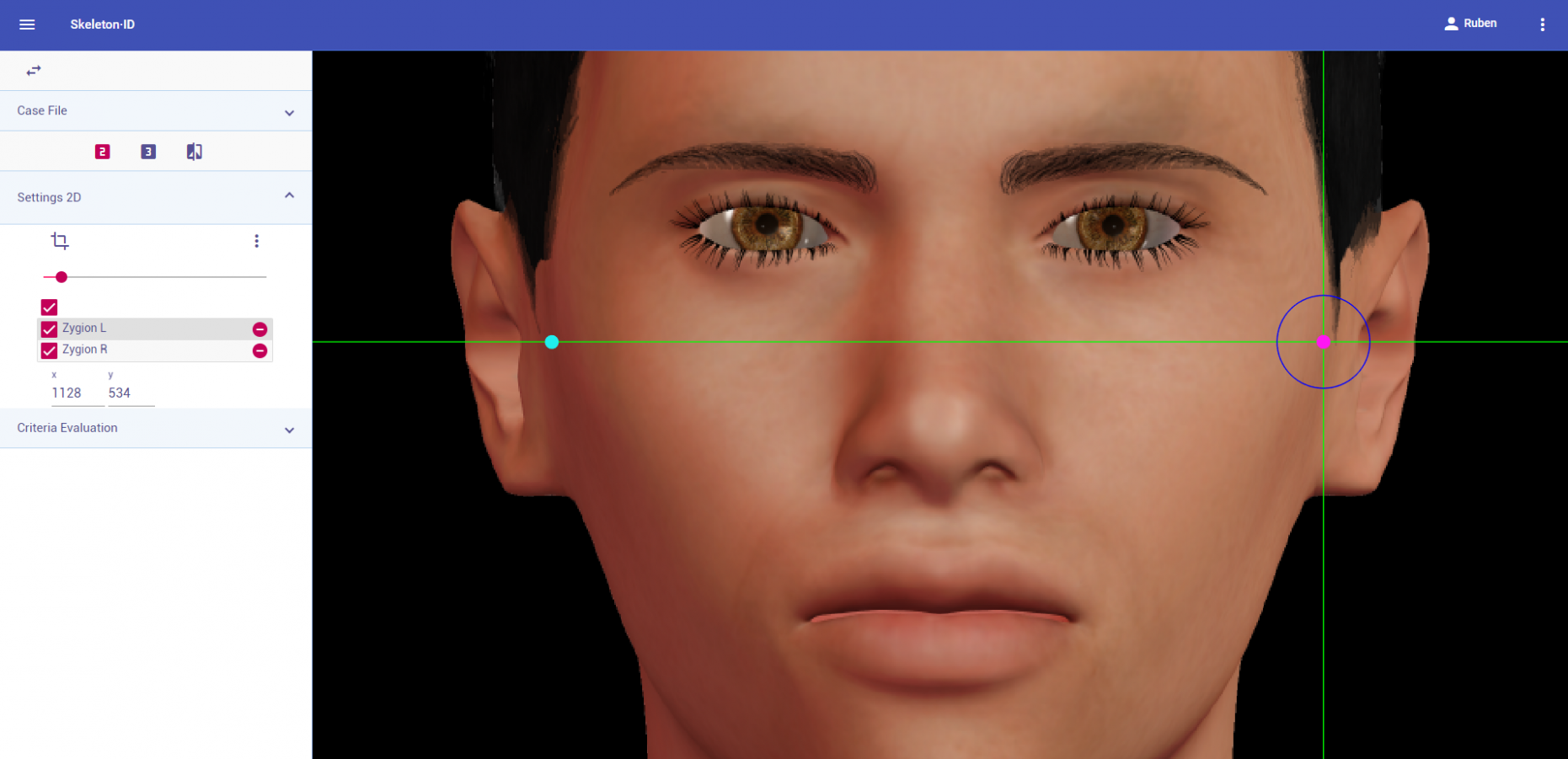

Figura 45. Zygion (izquierdo y derecho) en vista frontal. Plano general de la imagen.
Figura 46. Zygion (izquierdo y derecho) en vista frontal. Aproximación en la imagen.
Pautas para el marcado en vista lateral con Skeleton·ID:
Marcar el punto en la región lateral entre la zona en la zona de inserción del hélix y el trago. Utilizar las líneas auxiliares vertical y horizontal como referencia. La línea vertical debe estar situada delante de la región capilar (en el tejido cutáneo) y la línea horizontal entre la raíz del hélix y el trago alineada con la porción inferior de la órbita. Este punto presenta una gran variabilidad en vista lateral por la dificultad de su estimación. Nótese que en algunas imágenes laterales puede ser necesario girar la línea horizontal para colocarla en la zona de referencia entre la raíz del trago y el hélix alineada con la porción inferior de la órbita.

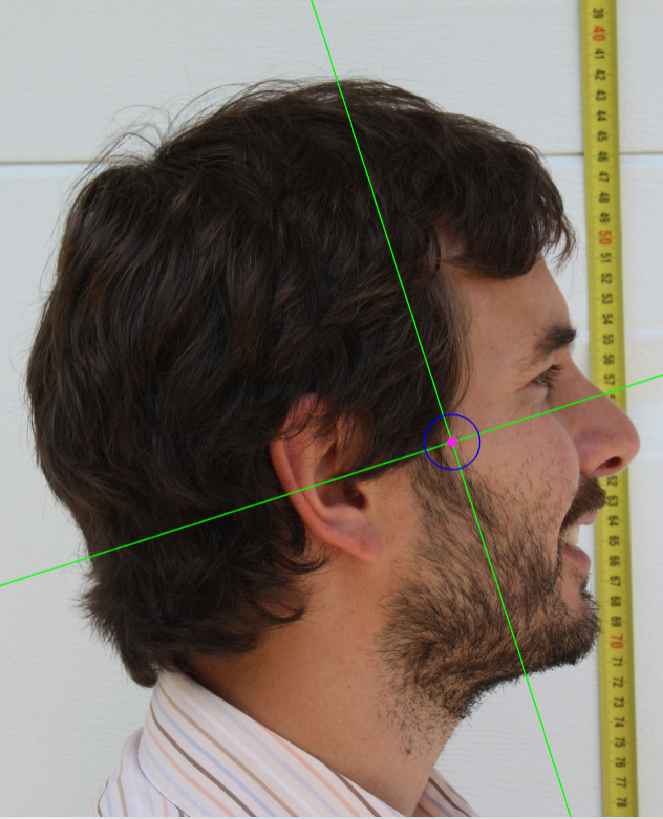

Figura 47. Zygion (izquierdo) en vista lateral. Plano general de la imagen.

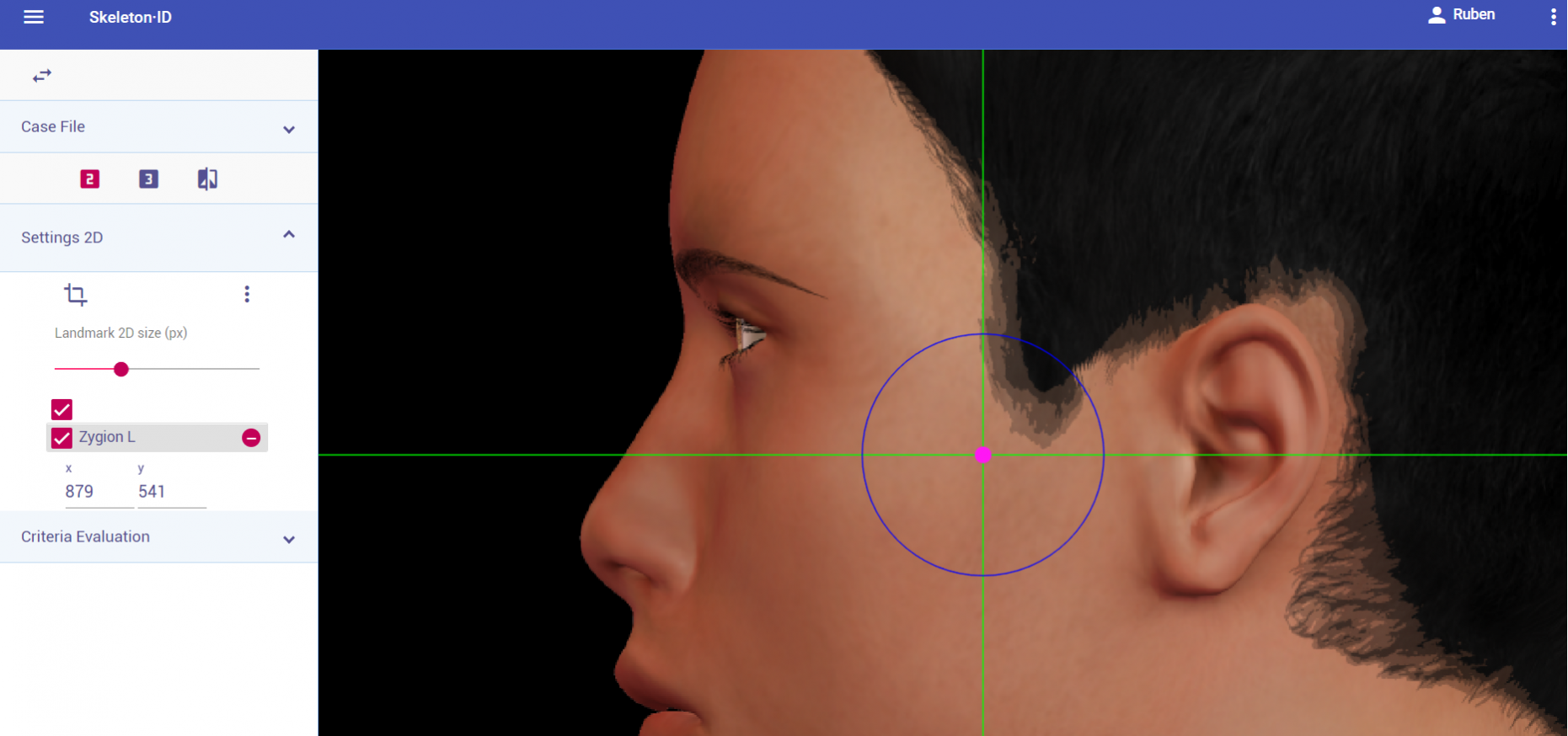

Figura 48. Zygion (izquierdo) en vista lateral. Aproximación en la imagen.
Pautas para el marcado en vista oblicua con Skeleton·ID:
Marcar el punto en la región lateral entre la zona en la zona de inserción del hélix y el trago. La línea vertical debe estar situada delante de la región capilar (en el tejido cutáneo) y la línea horizontal entre el hélix y el trago alineada con la región inferior de la órbita. Este punto presenta una gran variabilidad en vista oblicua por la dificultad de su estimación. Nótese que dependiendo de la pose puede ser necesario girar la línea horizontal para alinear la zona de la raíz del hélix y el trago con la órbita.

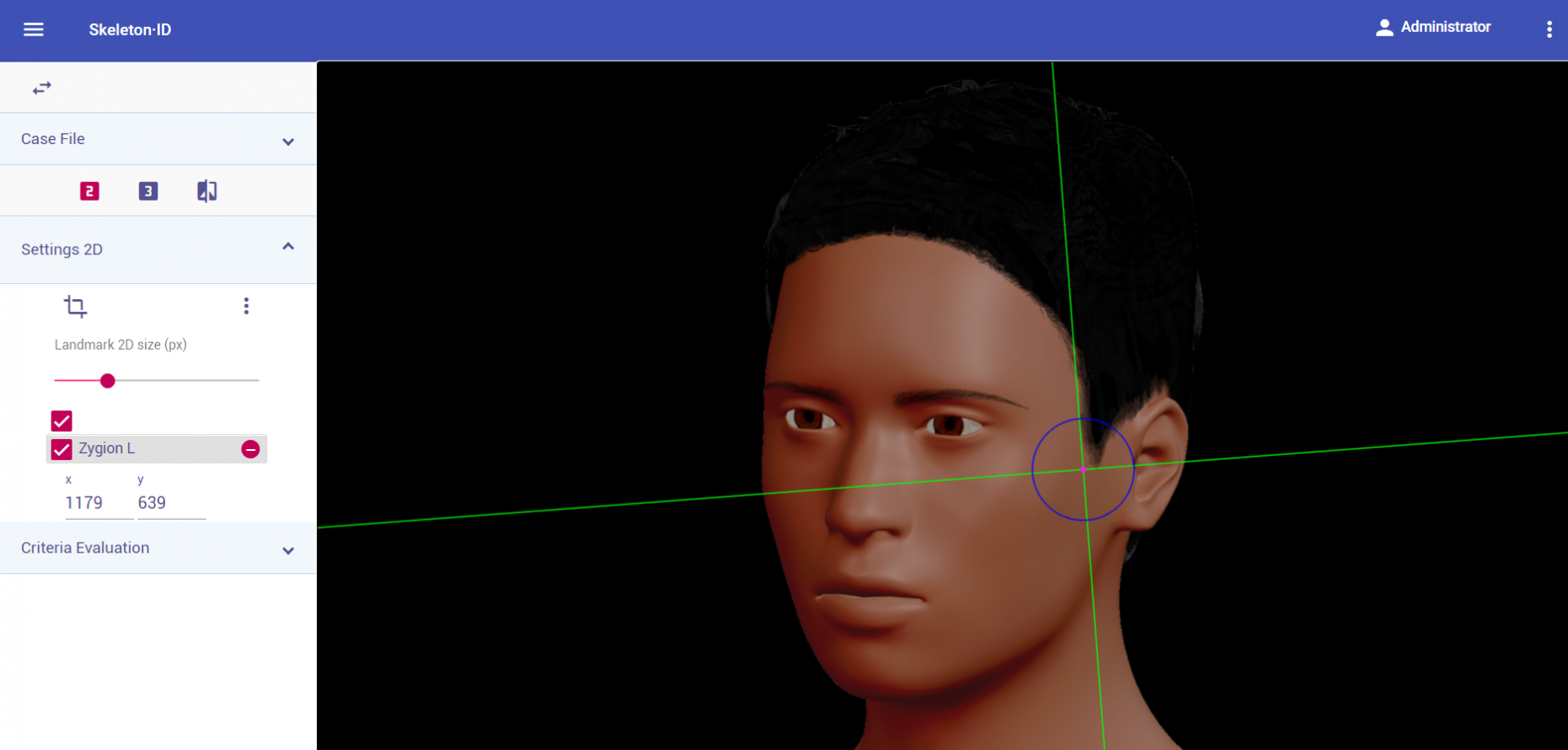

Figura 49. Zygion (izquierdo) en vista oblicua. Plano general de la imagen.

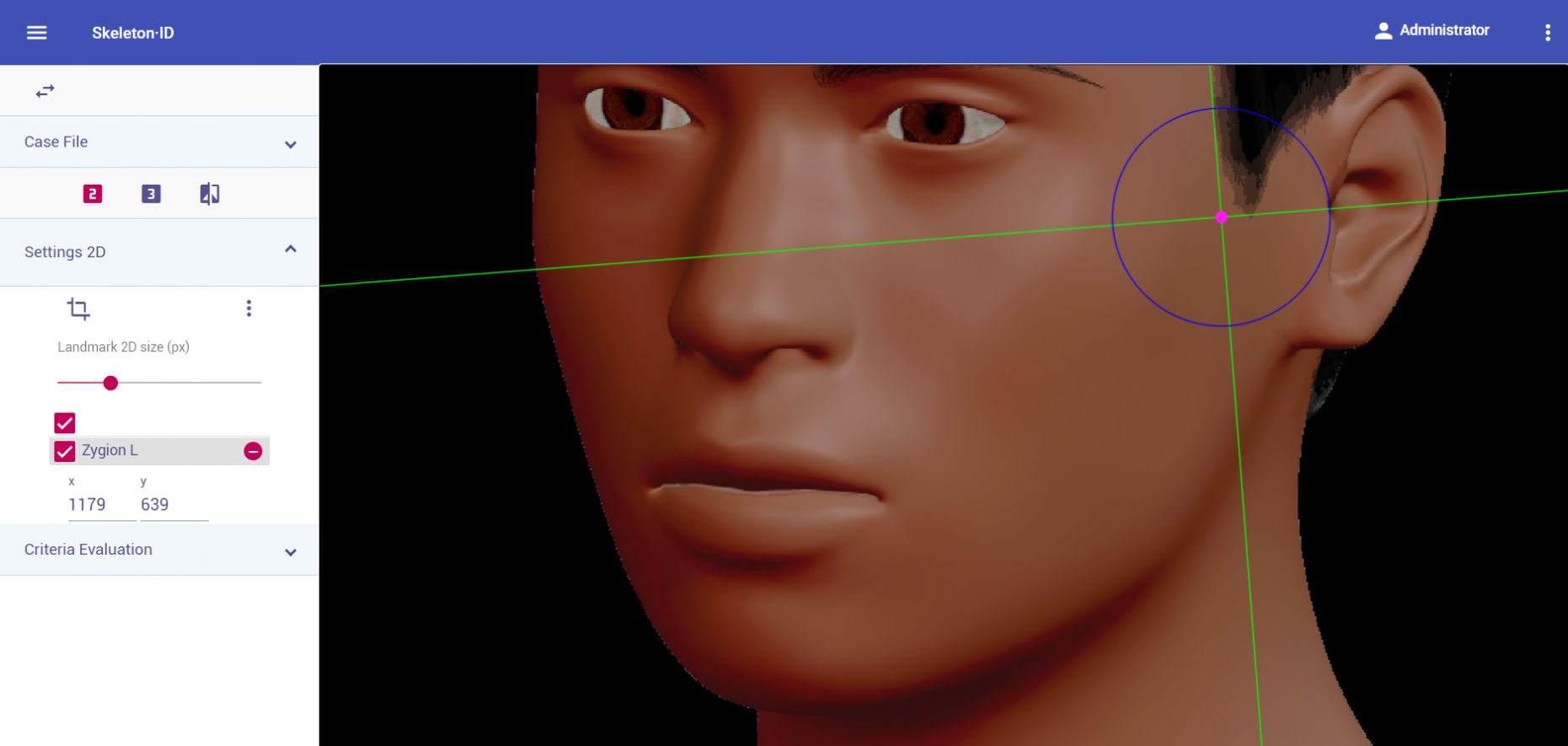

Figura 50. Zygion (izquierdo) en vista oblicua. Aproximación en la imagen.
Observaciones
- Al ser un punto localizado por palpación (Tipo 3), en la imagen se hace una estimación. Como las imágenes tienen los ojos alineados con la parte superior de las orejas, el zygion debería tener como límite vertical superior la región de inserción del hélix, y como límite inferior, la altura intermedia del trago (correspondiente en la piel al proceso temporal del hueso zigomático, posicionado superiormente al meato auditivo externo).

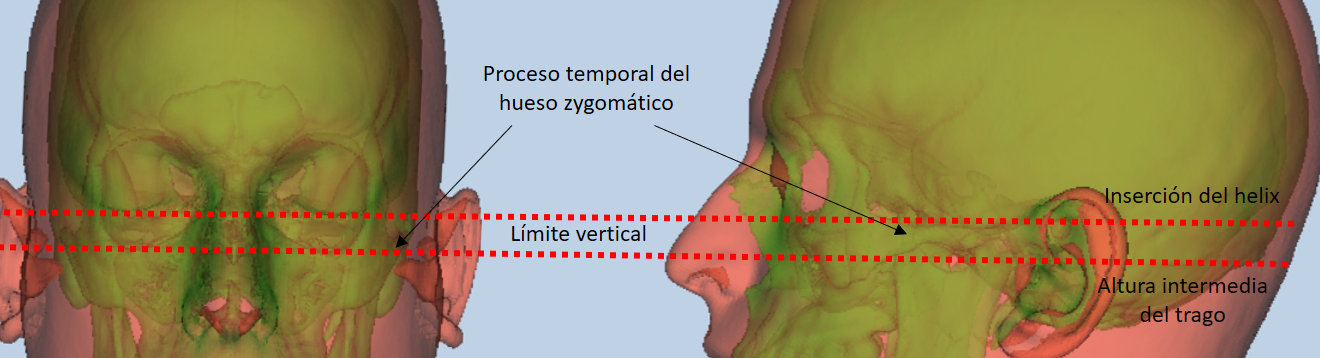

Figura 51. Zona de estimación de zygion en la cara.
- Acorde a los estudios inter e intraobservador (Cummaudo et al., 2013; Campomanes-Álvarez et al., 2015), zygion presenta una tasa de dispersión elevada independientemente de la vista al ser un punto localizado por palpación.
Ejemplos fotográficos:

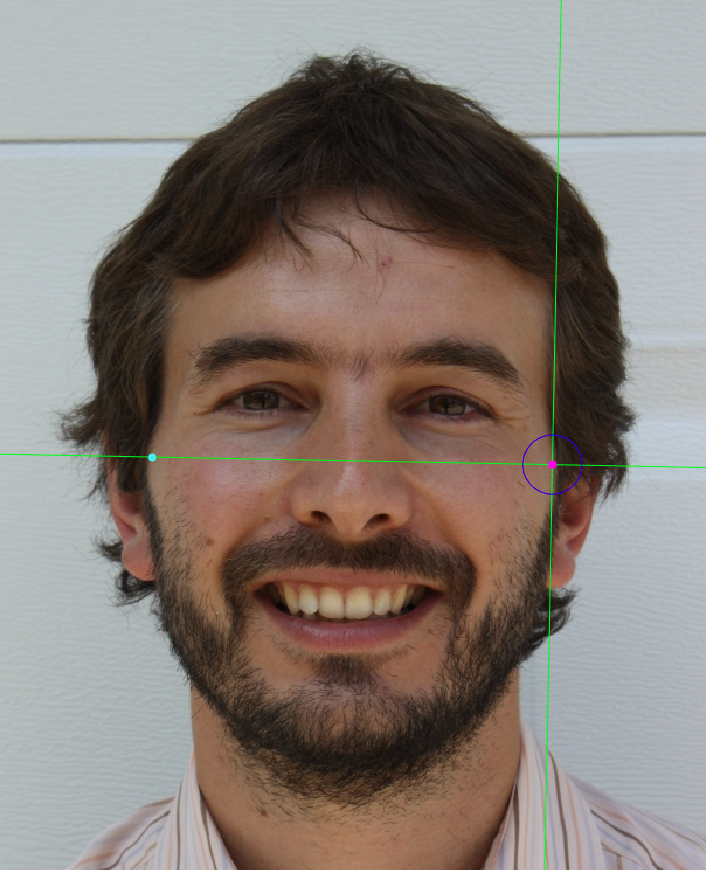

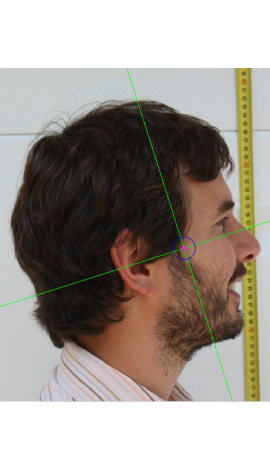

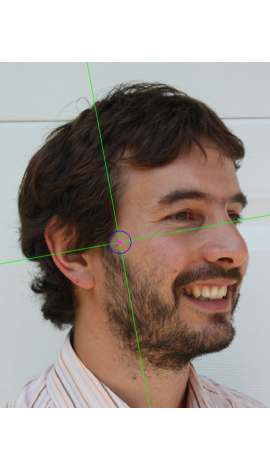

Figura 52. Estimación de zygion en una fotografía en vista frontal (izquierda), vista lateral (centro) y vista oblicua (derecha).
Alare
Abreviatura: al´ L / al´ R
Lateralidad: Bilateral
Tipo: 3
Definición estandarizada (Caple y Stephan, 2015): Punto más lateral del ala nasal.
Aproximación en la imagen: Hacer zoom en la porción media de la cara o en la cara completa.
Zonas de referencia anatómica: Región lateral de las alas nasales.
Pautas para el marcado en vista frontal con Skeleton·ID:
Marcar este punto en el borde más lateral del ala nasal en vista frontal. La línea auxiliar vertical debe estar posicionada en el borde lateral de la nariz (puede ser necesario girarla para determinar el borde más externo), y la línea horizontal en la intersección con el punto más externo de la aleta nasal. Seguir el mismo procedimiento para marcar el punto contralateral, que no necesariamente se encontrará a la misma altura, por lo que puede ser necesario girar la línea horizontal para alinearlo con el otro alare.
Figura 53. Alare (izquierdo y derecho) en vista frontal. Plano general de la imagen.

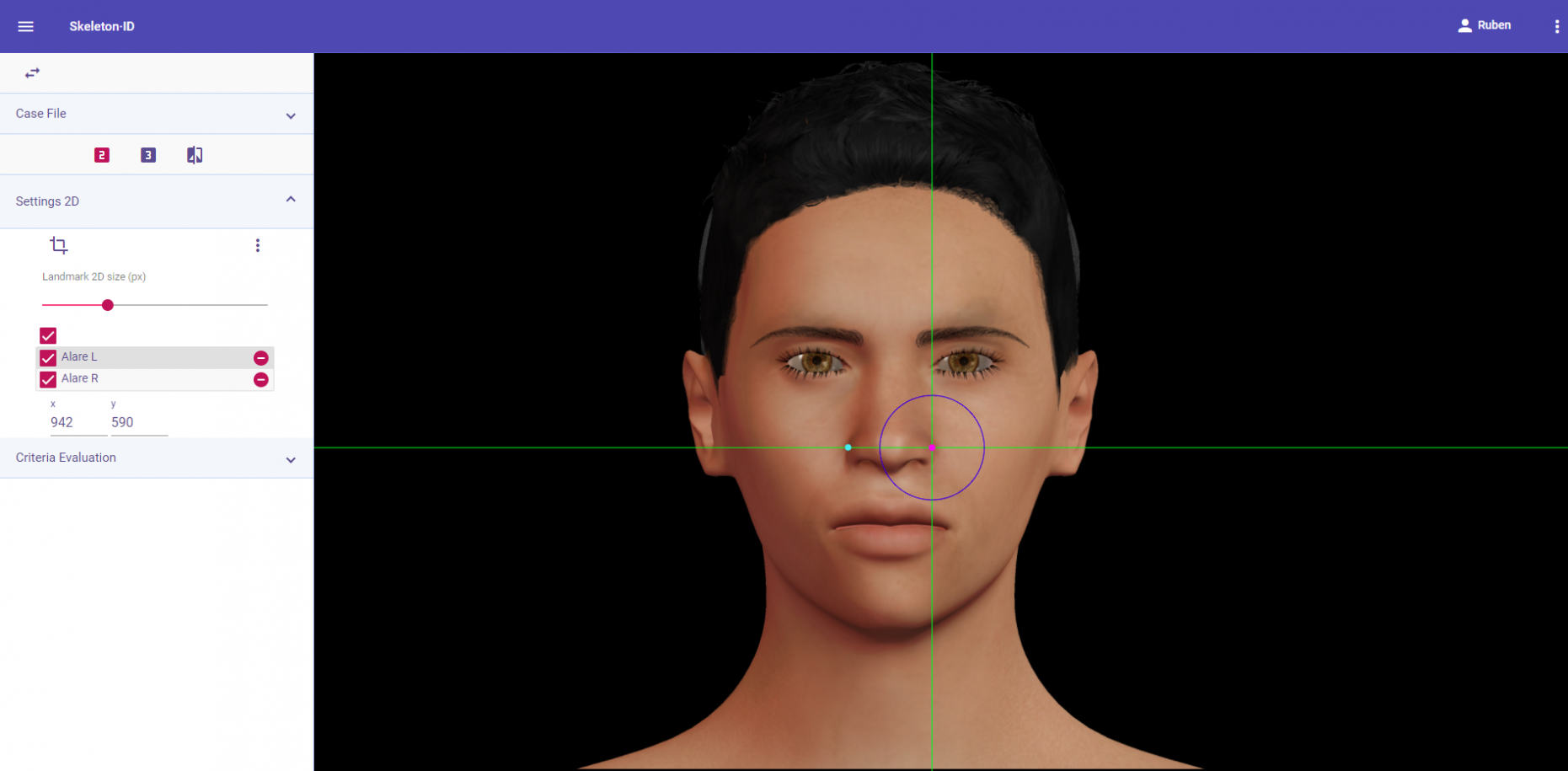

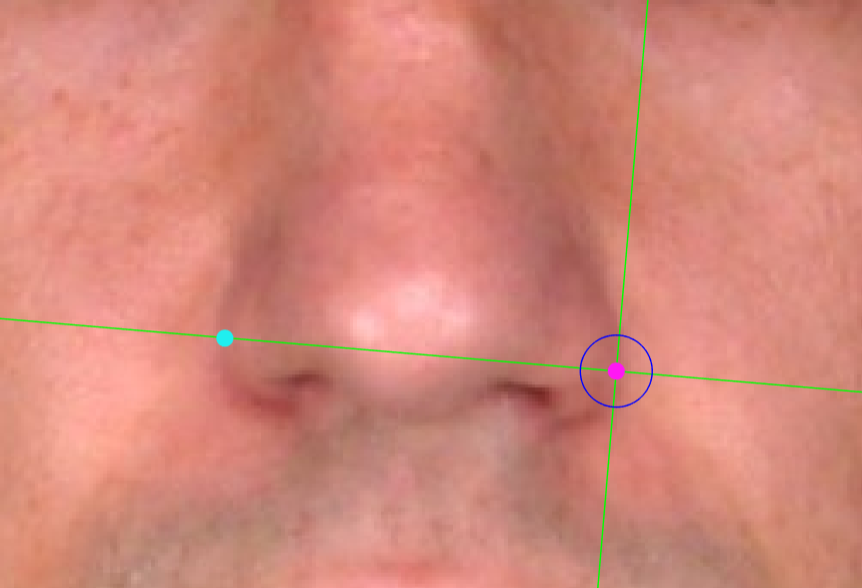

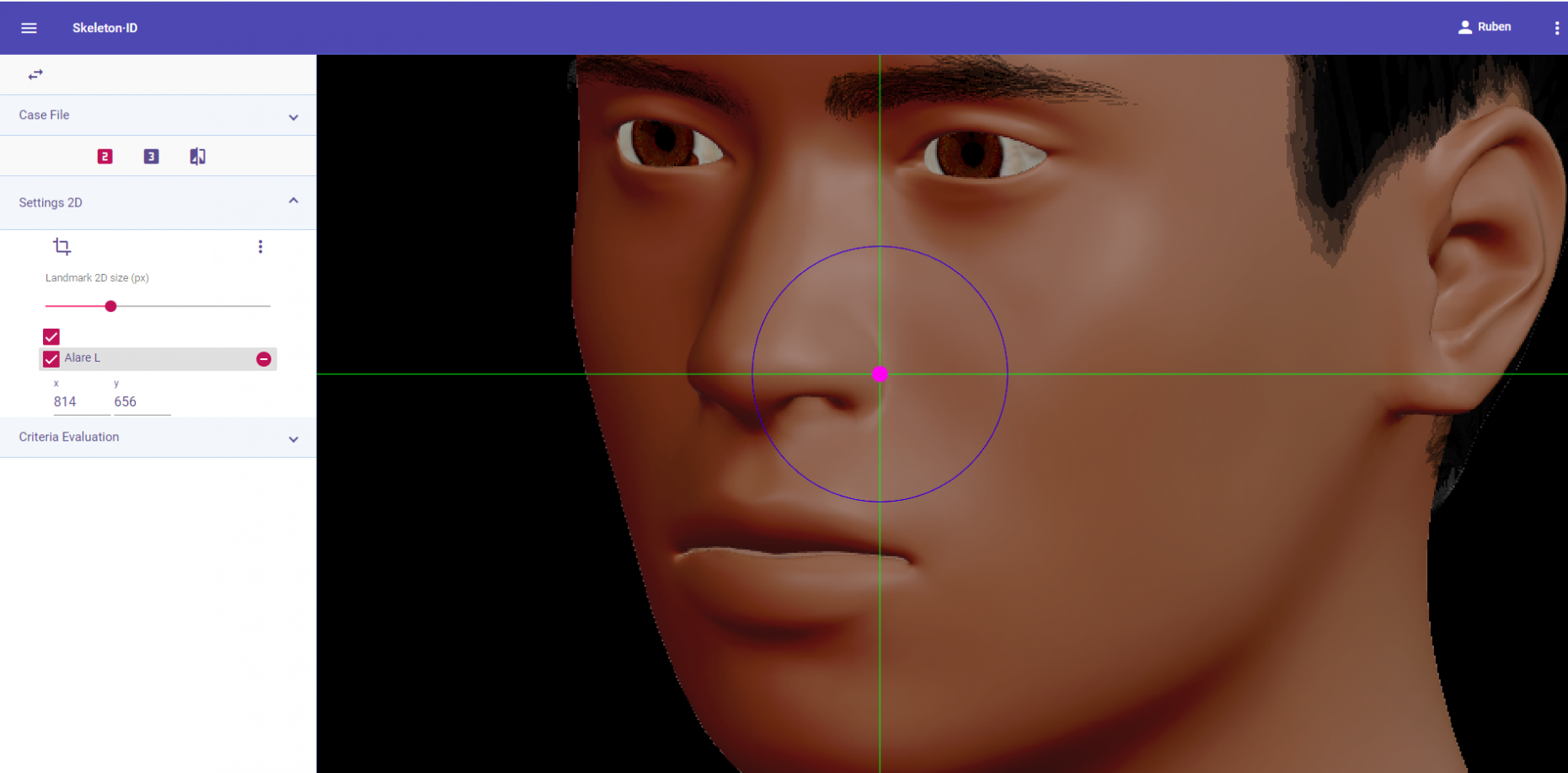

Figura 54. Alare (izquierdo y derecho) en vista frontal. Aproximación en la imagen.
Pautas para el marcado en vista lateral con Skeleton·ID:
Marcar este punto en el borde más lateral del ala nasal en vista lateral. La línea auxiliar vertical debe estar posicionada en el borde lateral de la nariz, y la línea horizontal en el punto más externo de la aleta nasal. Nótese que el punto debe estar situado sobre la aleta nasal y no en la región cutánea circundante al pliegue nasal.

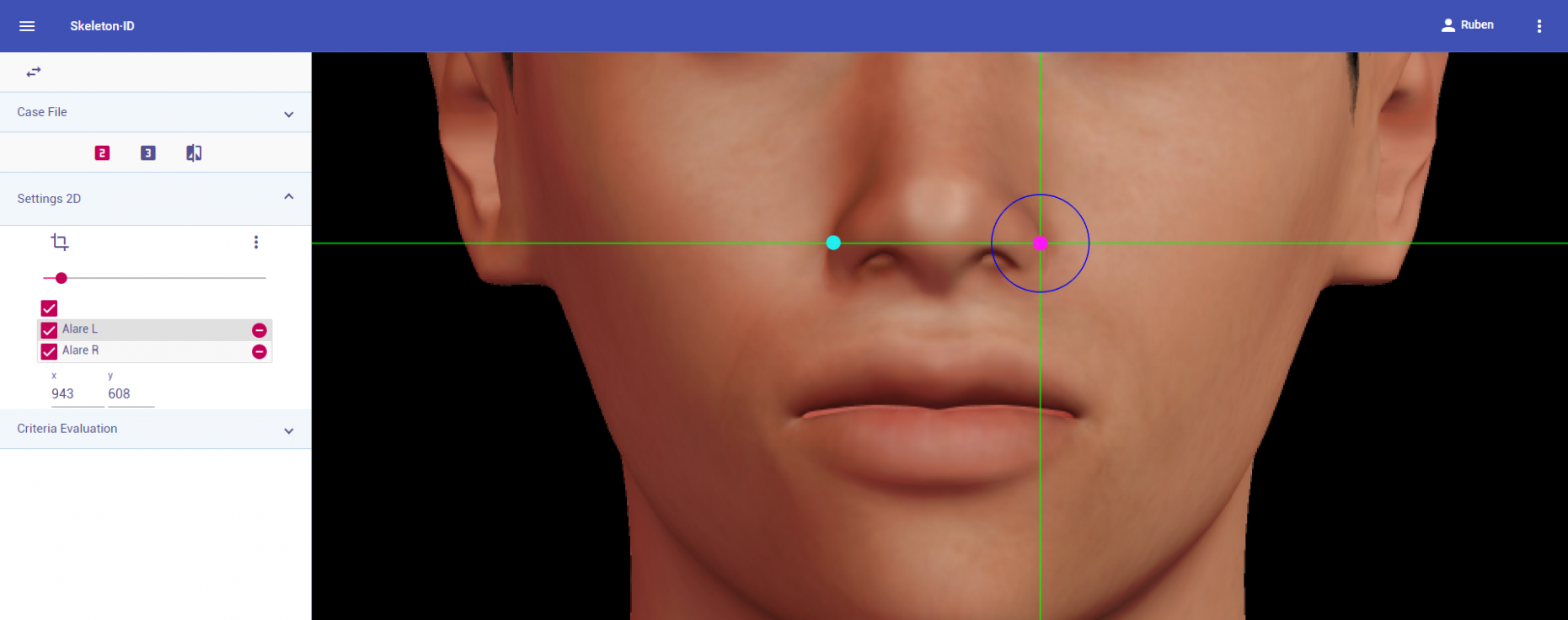

Figura 55. Alare (izquierdo) en vista lateral. Plano general de la imagen.

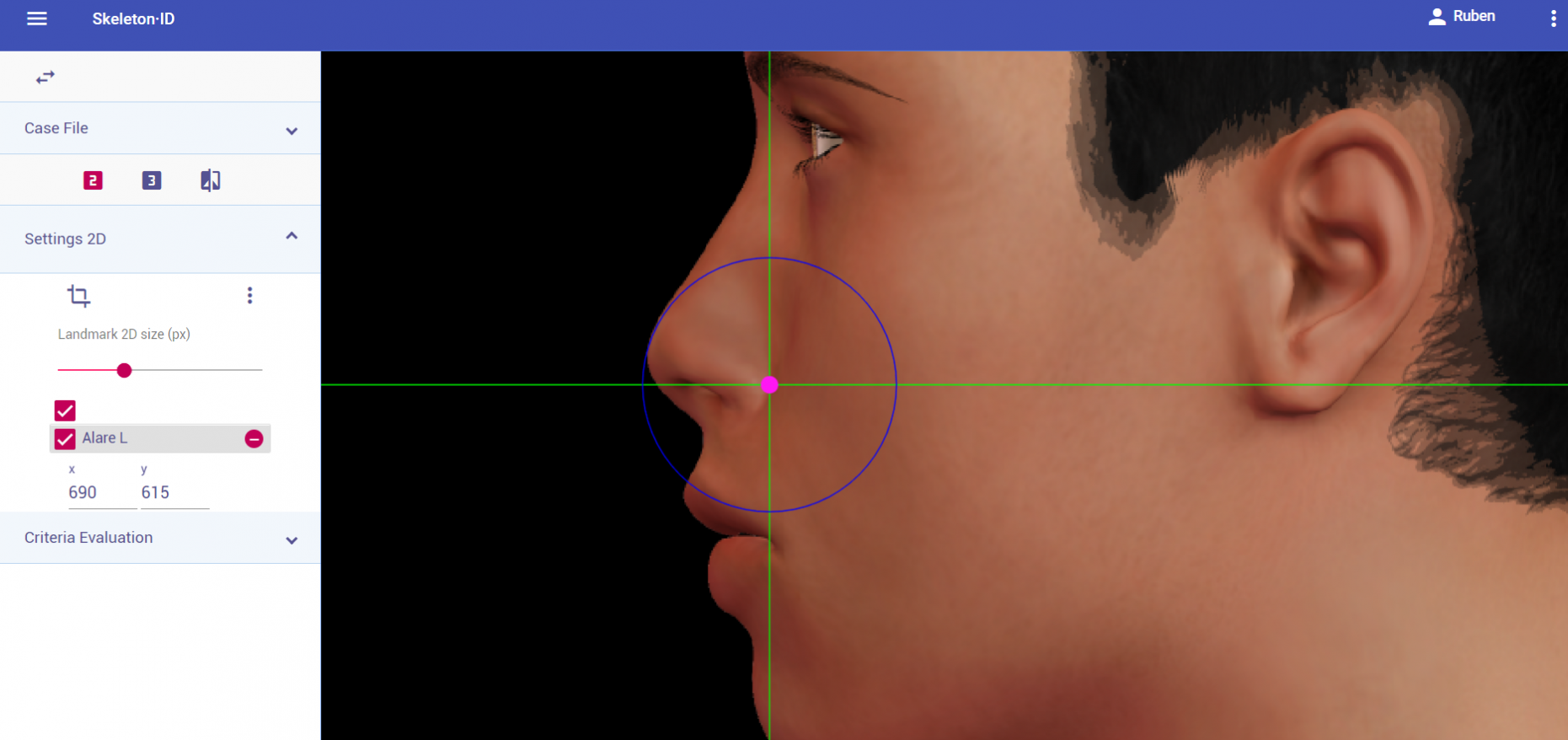

Figura 56. Alare (izquierdo) en vista lateral. Aproximación en la imagen.
Pautas para el marcado en vista oblicua con Skeleton·ID:
Marcar este punto en el borde más lateral del ala nasal en vista oblicua. La línea auxiliar vertical debe estar posicionada en el borde lateral de la nariz, y la línea horizontal en el punto más externo de la aleta nasal. Nótese que el punto debe estar situado sobre la aleta nasal y no en la región cutánea circundante al pliegue nasal.
Figura 57. Alare (izquierdo) en vista oblicua. Plano general de la imagen.
Figura 58. Alare (izquierdo) en vista oblicua. Aproximación en la imagen.
Observaciones
- El Alare izquierdo y derecho no siempre se sitúan a la misma altura.
Figura 59. Imagen de una base nasal asimétrica. El alare izquierdo se sitúa más bajo en relación al alare derecho.
- Acorde a los estudios interobservador (Campomanes-Álvarez et al., 2015) alare se puede colocar con una alta frecuencia (70%) en imágenes faciales frontales y oblicuas (dependiendo del grado de la pose). Puede ser difícil de determinar en imágenes laterales (la región externa de la aleta nasal puede estar oculta por la mejilla).
Ejemplos fotográficos:

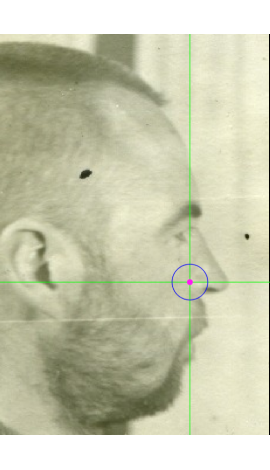

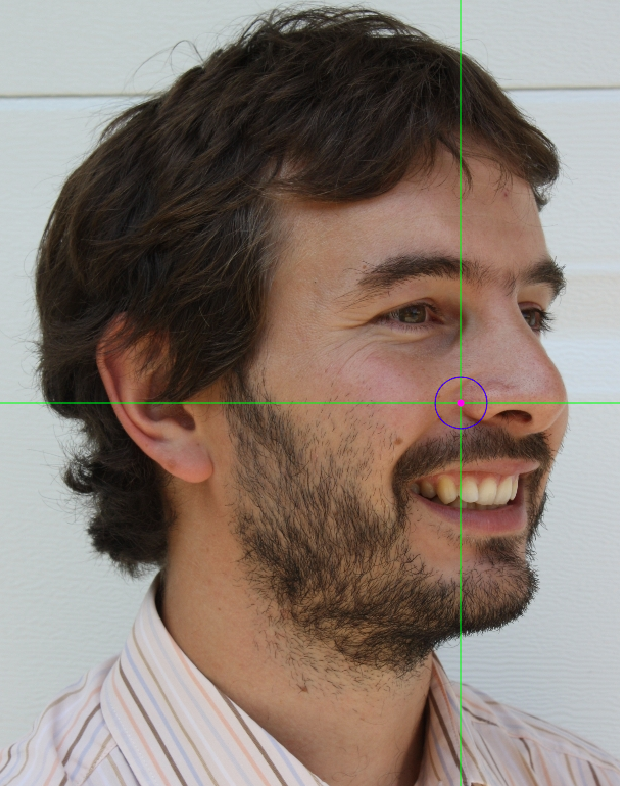

Figura 60. Marcado de alare en una fotografía en vista frontal (izquierda), lateral (centro) y vista oblicua (derecha).
Cheilion
Abreviatura: ch´ L / ch´ R
Lateralidad: Bilateral
Tipo: 2
Definición estandarizada (Caple y Stephan, 2015): Punto en las comisuras de la boca donde se unen los bordes exteriores de los bermellones superior e inferior.
Aproximación en la imagen: Hacer zoom en la porción inferior de la cara.
Zonas de referencia anatómica:
- Región de la comisura labial.
- Borde lateral del bermellón.
Pautas para el marcado en vista frontal con Skeleton·ID:
Colocar cheilion en la comisura lateral de los labios en vista frontal. La línea vertical debe estar colocada en el lateral de la boca (comisura de los labios) y la línea horizontal sobre la línea oscura formada por la unión de ambos labios en la comisura. Seguir el mismo procedimiento para marcar el punto contralateral, que no se encontrará necesariamente a la misma altura.

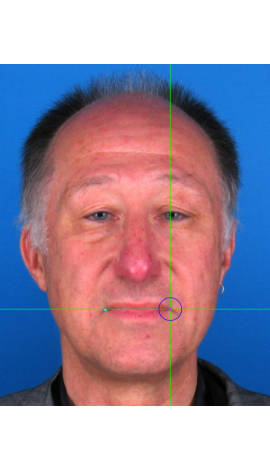

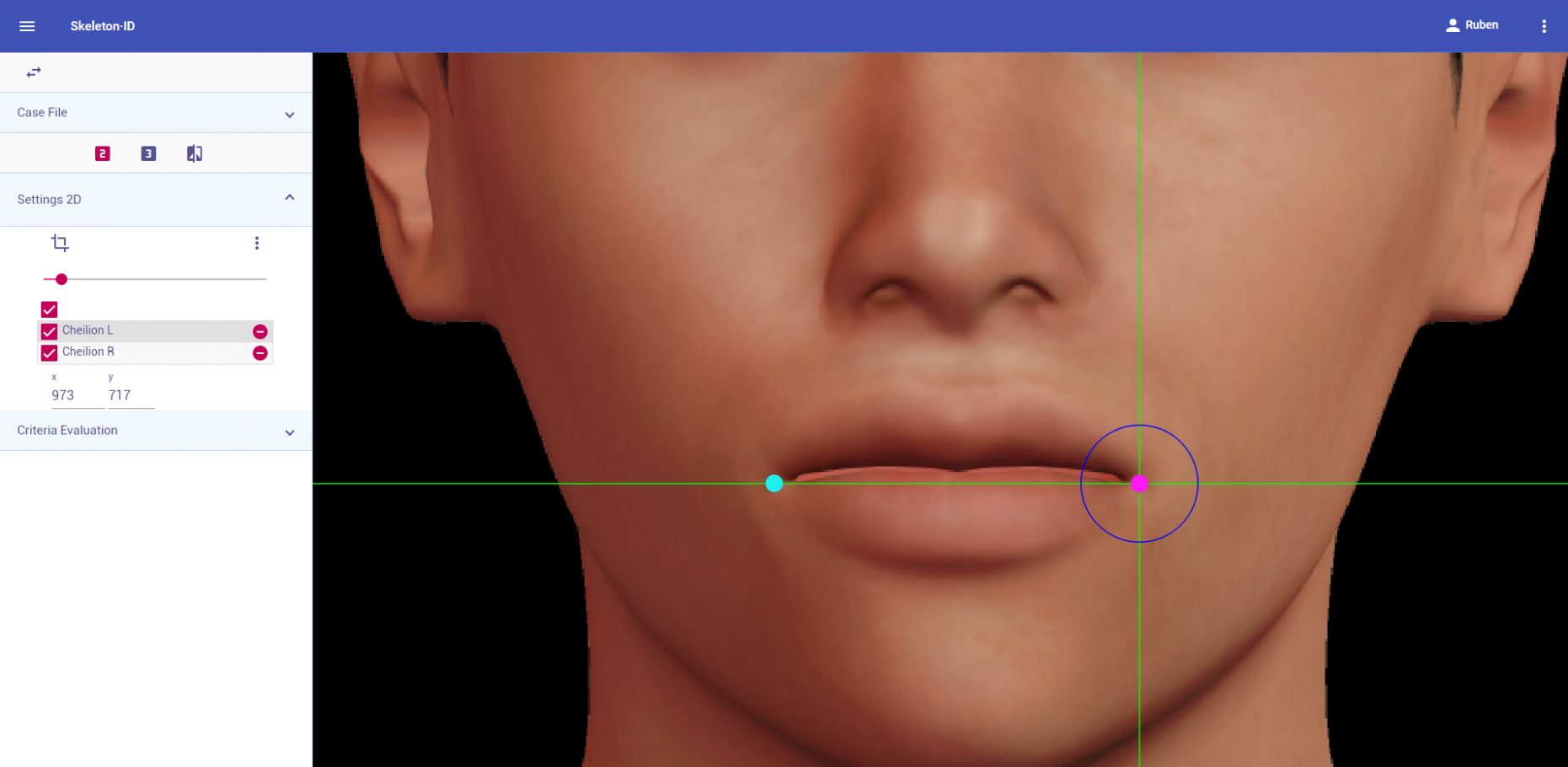

Figura 61. Cheilion (izquierdo y derecho) en vista frontal. Plano general de la imagen.

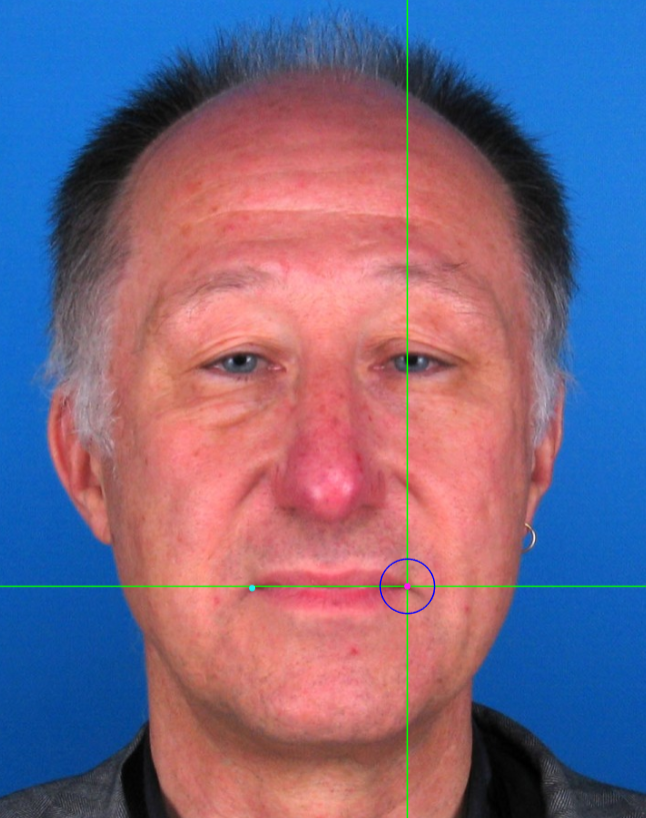

Figura 62. Cheilion (izquierdo y derecho) en vista frontal. Aproximación en la imagen.
Pautas para el marcado en vista lateral con Skeleton·ID:
Colocar cheilion en la comisura lateral de los labios en vista lateral. La línea vertical debe estar colocada en el lateral de la boca (comisura de los labios) y la línea horizontal sobre la línea oscura formada por la unión de ambos labios en la comisura. Nótese que el punto contralateral no se puede estimar en una imagen en vista lateral.

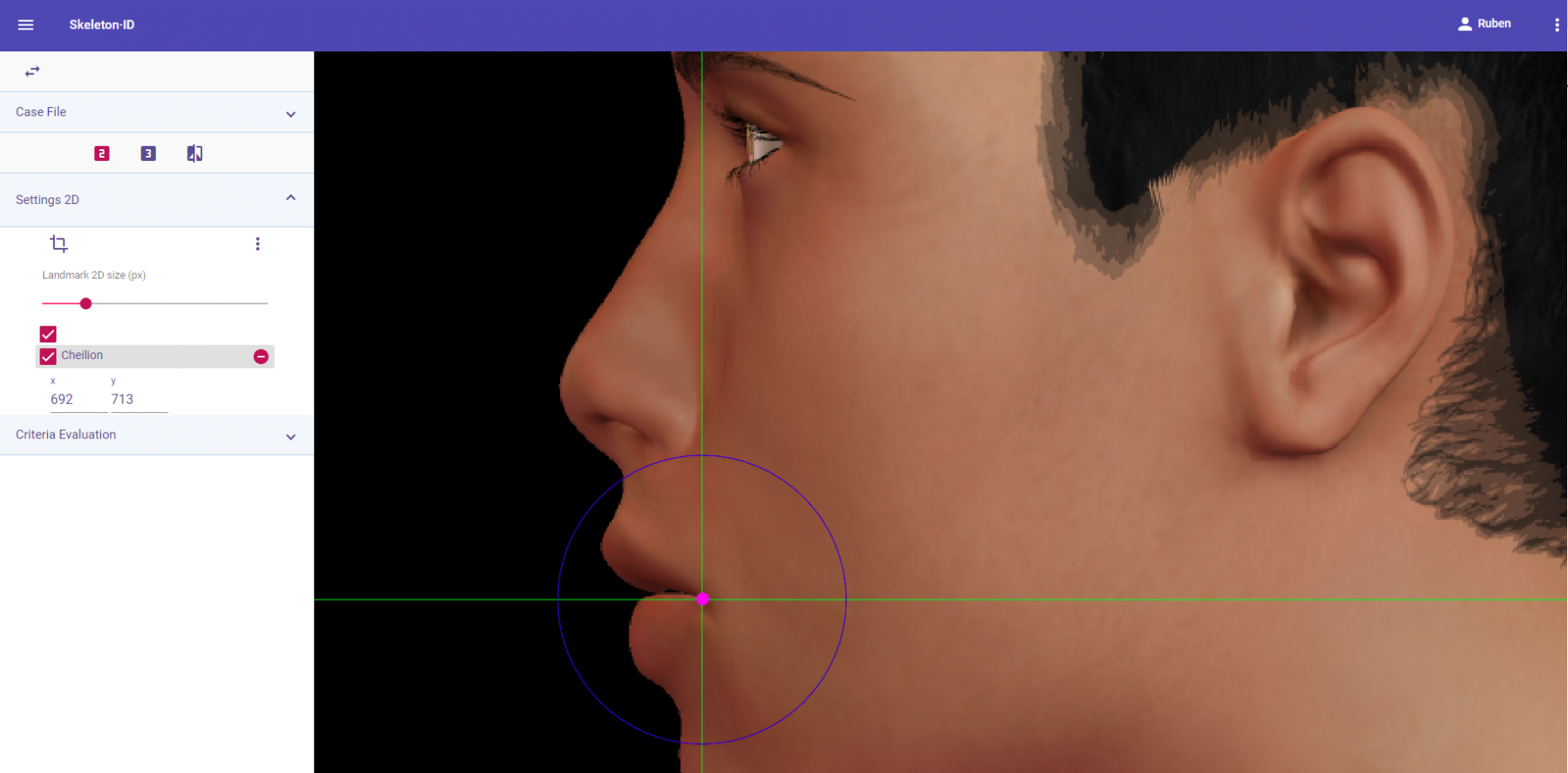

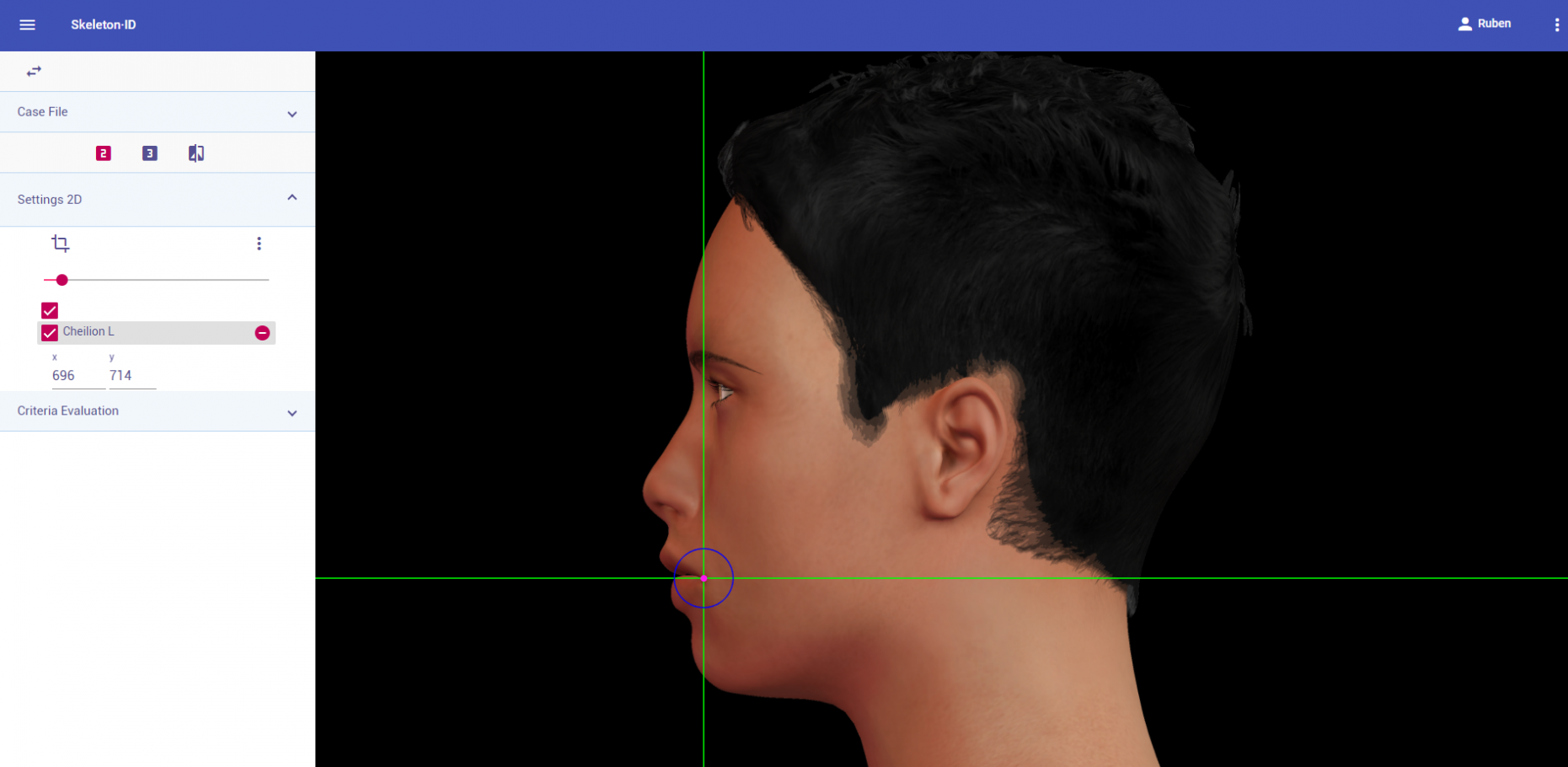

Figura 63. Cheilion (izquierdo) en vista lateral. Plano general de la imagen.
Figura 64. Cheilion (izquierdo) en vista lateral. Aproximación en la imagen.
Pautas para el marcado en vista oblicua con Skeleton·ID:
Colocar cheilion en la comisura lateral de los labios en vista oblicua. La línea vertical debe estar colocada en el lateral de la boca (comisura de los labios) y la línea horizontal sobre la línea oscura formada por la unión de ambos labios en la comisura. Nótese que el punto contralateral no se puede estimar en una imagen en vista oblicua.
Figura 65. Cheilion (izquierdo) en vista oblicua. Plano general de la imagen.

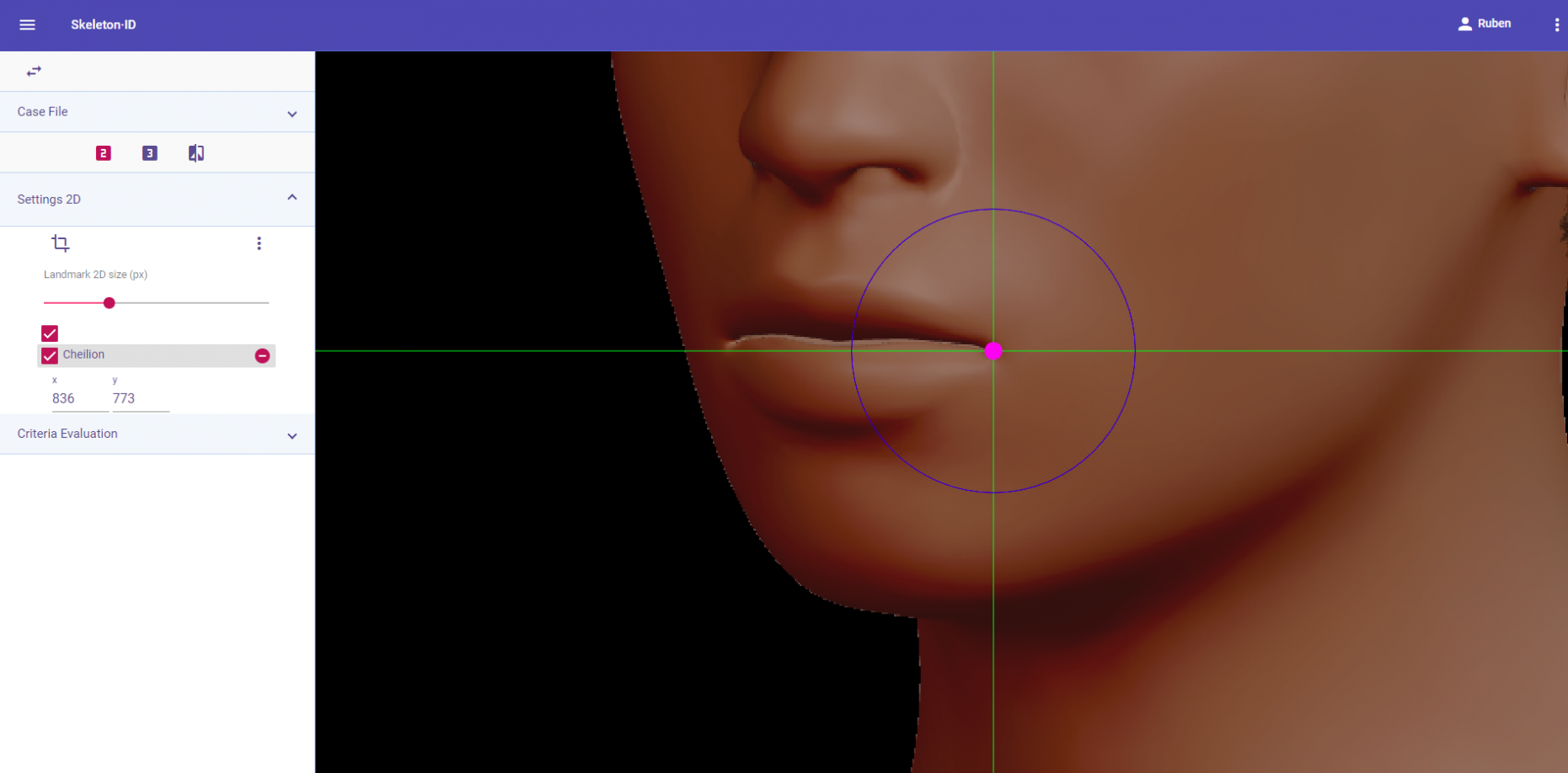

Figura 66. Cheilion (izquierdo) en vista oblicua. Aproximación en la imagen.
Observaciones
- Cuando el borde bermellón superior e inferior se encuentran en diferentes regiones de la rima oris (línea o hendidura bucal), marque este punto en el encuentro de la rima oris con el borde más lateral del bermellón.

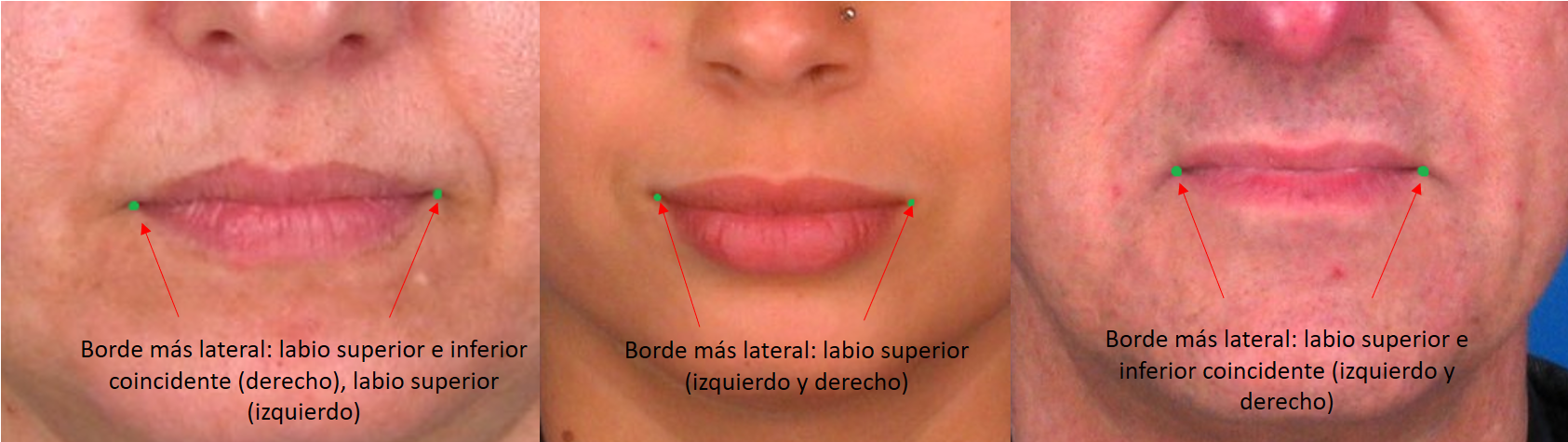

Figura 67. Ejemplos de distintos puntos de unión del labio superior e inferior en la rima oris.
Ejemplos fotográficos:

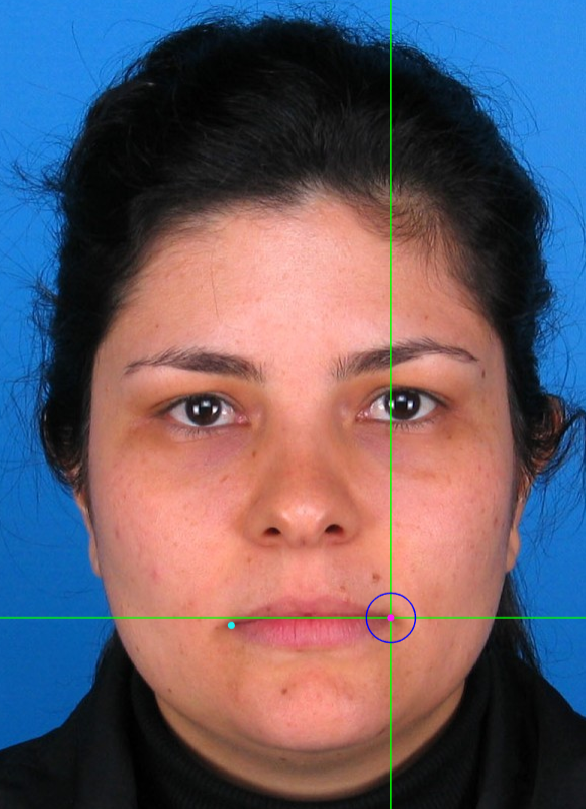

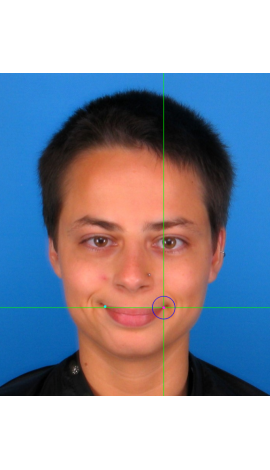

Figura 68. Ejemplos de marcado de cheilion en fotografías en vista frontal.
Gonion
Abreviatura: go´ L / go´ R
Lateralidad: Bilateral
Tipo: 3
Definición estandarizada (Caple y Stephan, 2015): Punto más lateral del ángulo mandibular, adyacente a gonion craneométrico, identificado por palpación.
Aproximación en la imagen: Hacer zoom en la porción inferior de la cara.
Zonas de referencia anatómica: Contorno lateral de la mandíbula.
Pautas para el marcado en vista frontal con Skeleton·ID:
Marcar este punto en el ángulo mandibular en vista frontal. Posicionar la línea auxiliar horizontal sobre el labio inferior y la línea vertical en el borde del contorno lateral de la mandíbula. Siga el mismo procedimiento para marcar el punto contralateral. Difícil de estimar con precisión.
Figura 69. Gonion (izquierdo y derecho) en vista frontal. Plano general de la imagen.

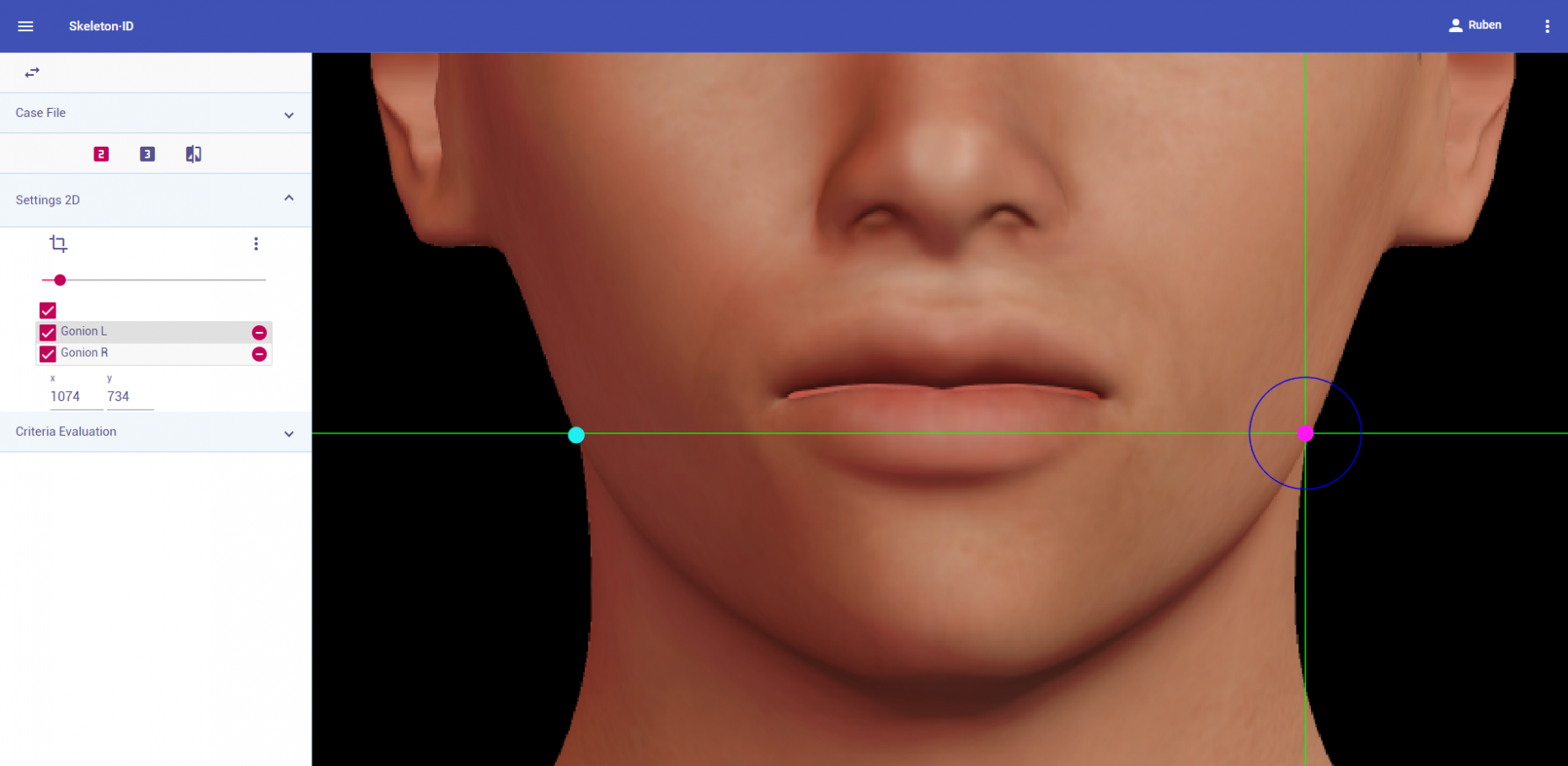

Figura 70. Gonion (izquierdo y derecho) en vista frontal. Aproximación en la imagen.
Pautas para el marcado en vista lateral con Skeleton·ID:
Marcar este punto en el ángulo mandibular en vista lateral. Girar la línea vertical para tratar de determinar el contorno lateral de la cara, marcar gonion en la intersección con el contorno inferior. Difícil de estimar con precisión.

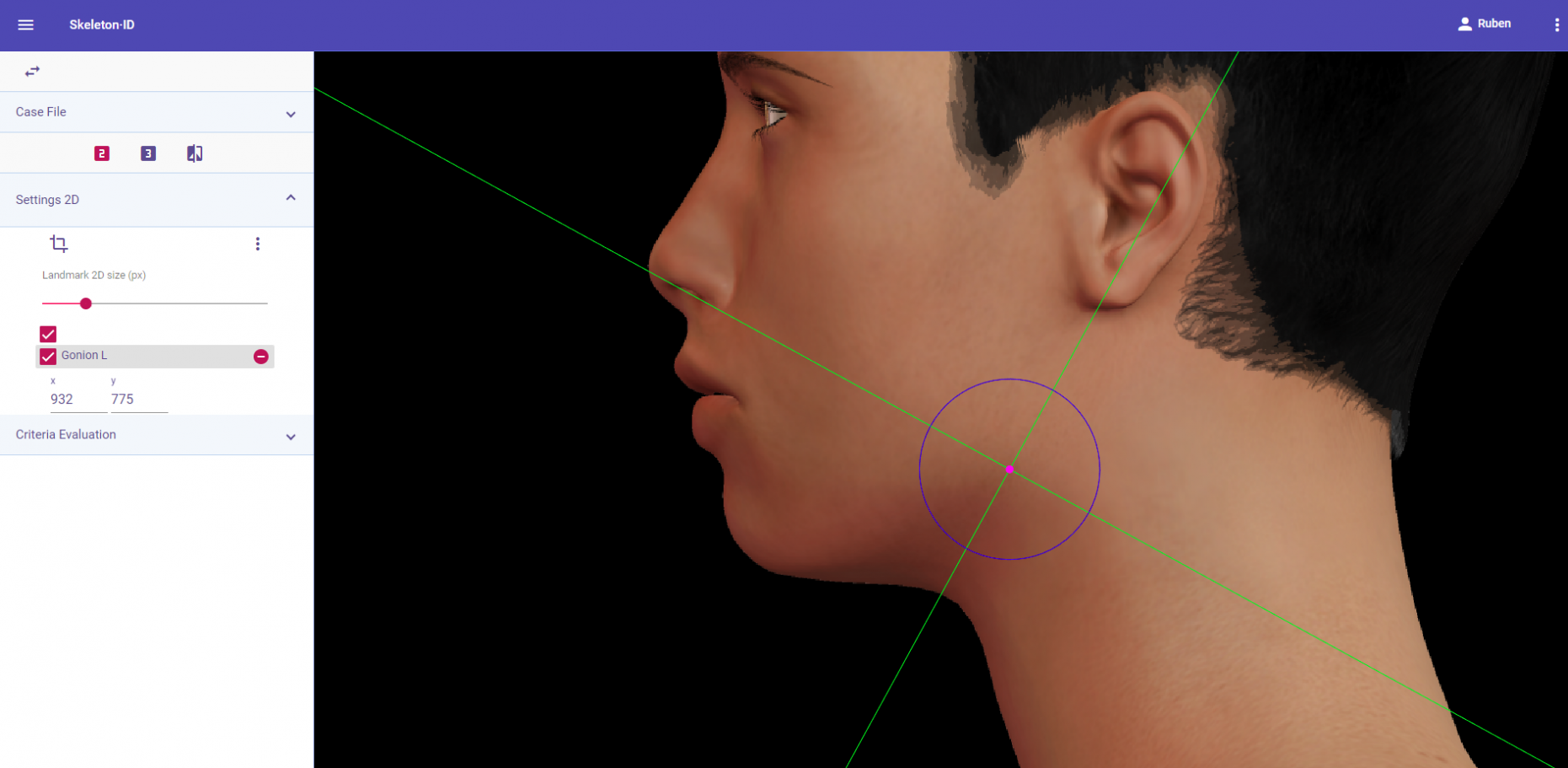

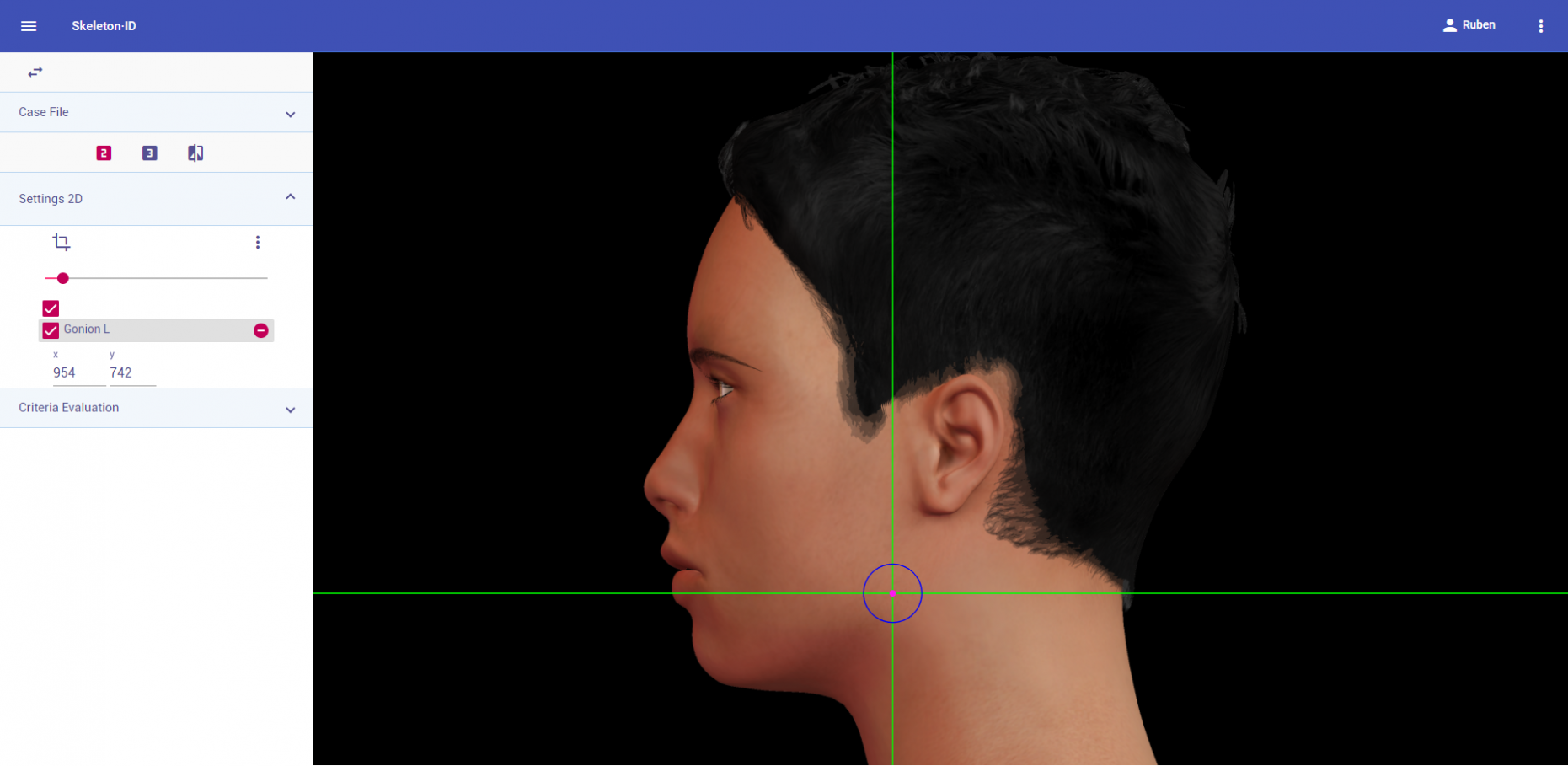

Figura 71. Gonion (izquierdo) en vista lateral. Plano general de la imagen.
Figura 72. Gonion (izquierdo) en vista oblicua. Plano general de la imagen.
Pautas para el marcado en vista oblicua con Skeleton·ID:
Marcar este punto en el ángulo mandibular en vista oblicua. Girar la línea vertical para tratar de determinar el contorno lateral de la cara, marcar gonion en la intersección con el contorno inferior. Difícil de estimar con precisión.

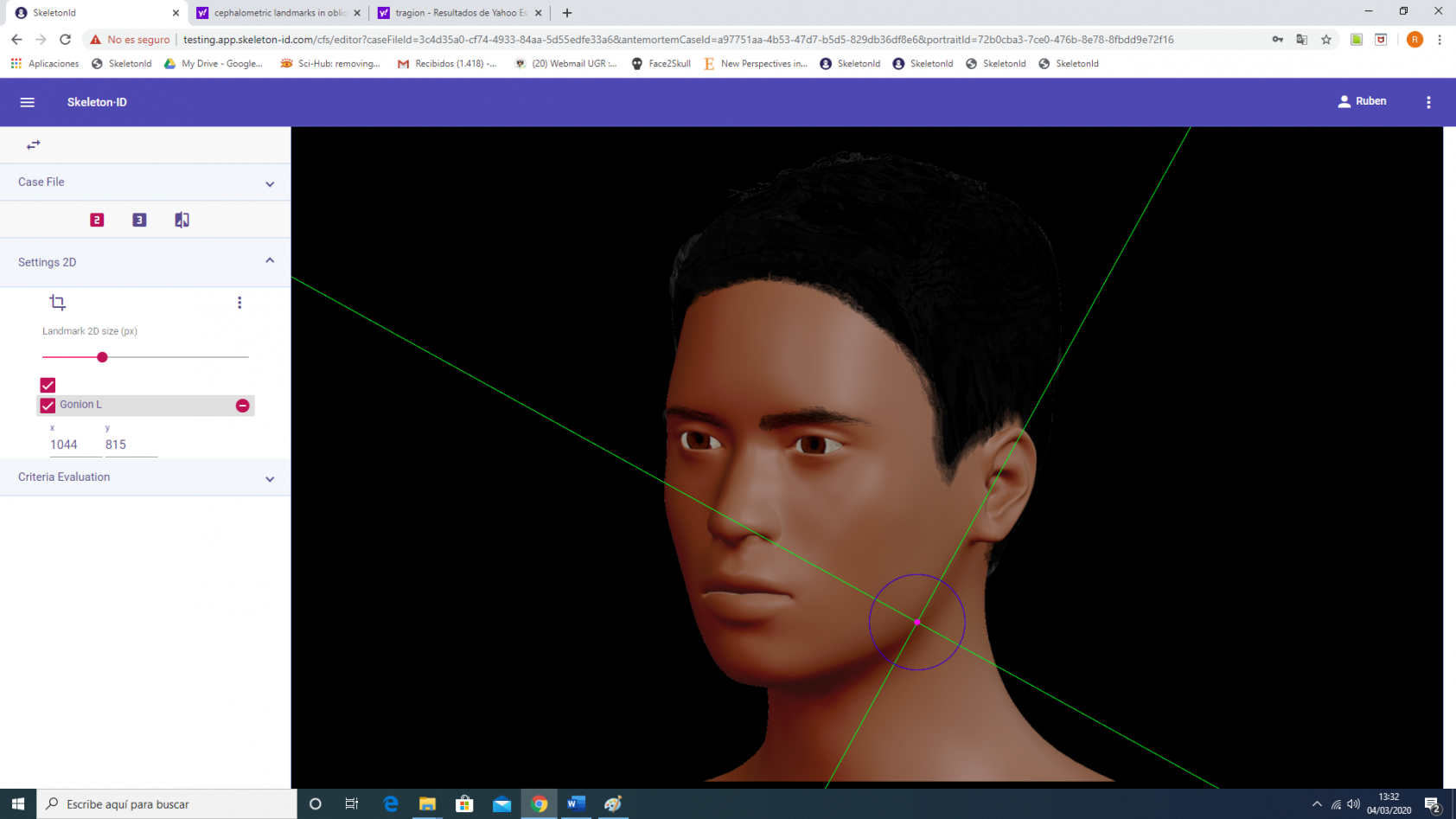

Figura 73. Gonion (izquierdo) en vista oblicua. Plano general la imagen.

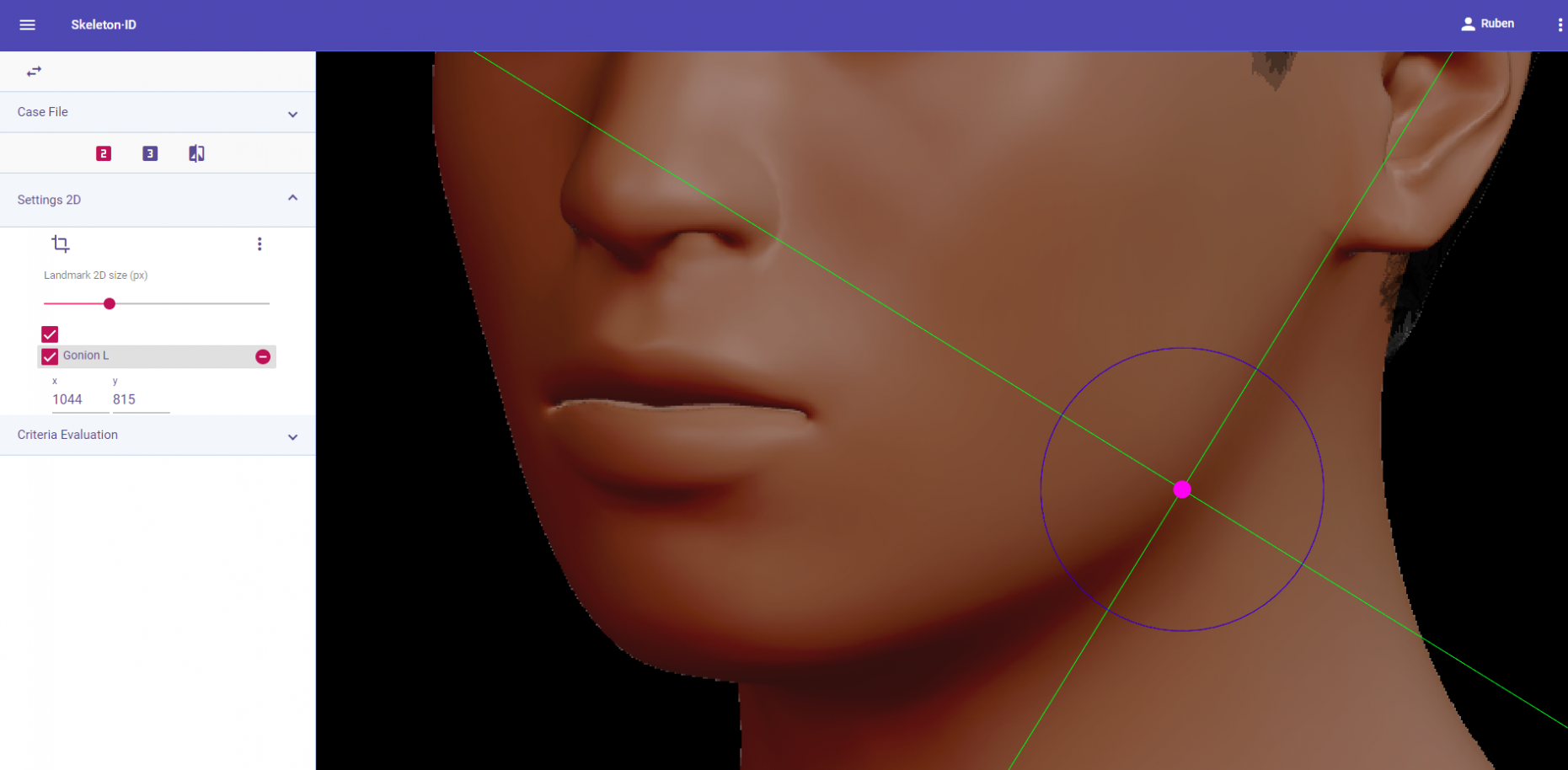

Figura 74. Gonion (izquierdo) en vista oblicua. Aproximación en la imagen.
Observaciones
- Al ser puntos localizados por palpación (Tipo 3), en la imagen se hace una estimación. Su localización puede resultar imprecisa independientemente de la vista de la imagen (frontal, lateral u oblicua).
Figura 75. Gonion craneométrico y área de incertidumbre del tejido blando.
- Imposible de estimar en sujetos con barba.
Figura 76. Sujeto con barba que oculta el contorno facial, imposibilitando la localización de ambos gonion.
- En imágenes de personas obesas o con acumulación de tejido adiposo en la región inferior de la cara, los Gonion no deben marcarse.
Figura 77. Parte inferior de la cara con acumulación de tejido adiposo que dificulta la observación del contorno facial.
- Acorde a los estudios inter e intraobservador (Cummaudo et al., 2013; Campomanes-Álvarez et al., 2015), gonion presenta una tasa de dispersión elevada independientemente de la vista al ser un punto localizado por palpación.
Ejemplos fotográficos:

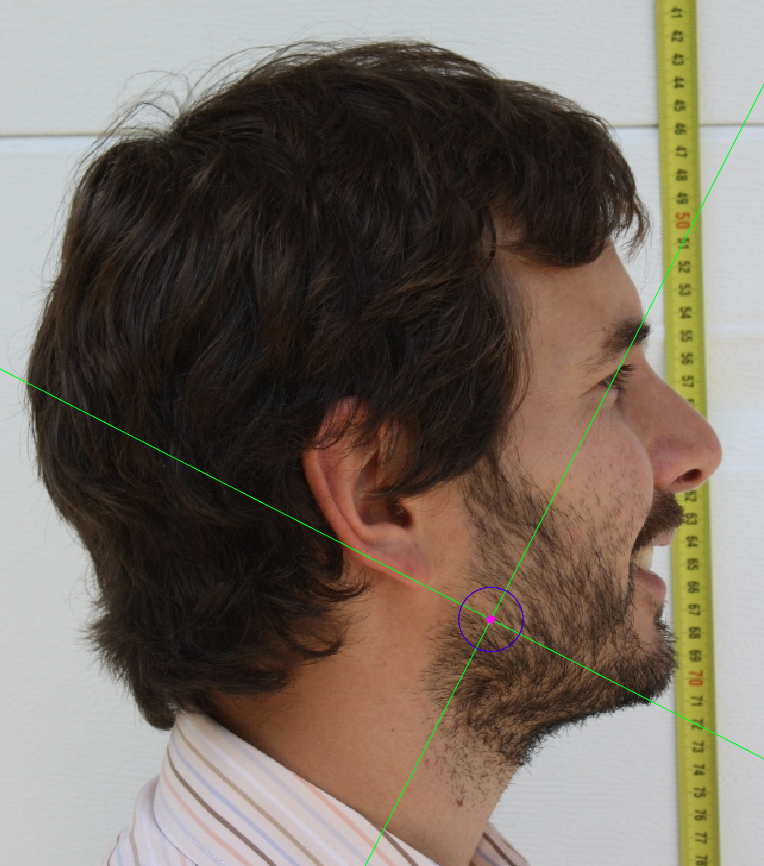

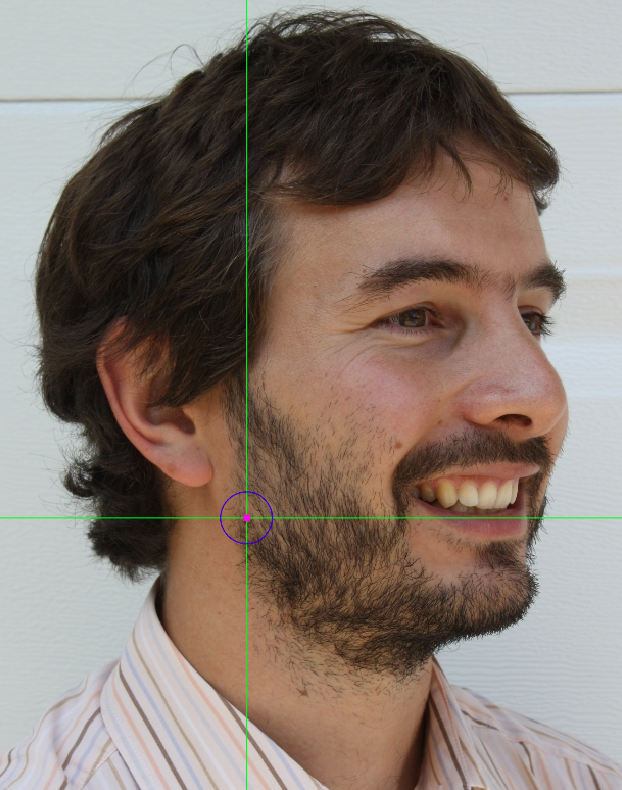

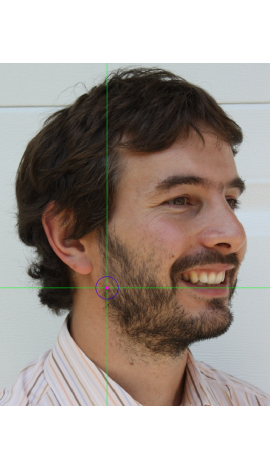

Figura 78. Estimación de gonion en una fotografía en vista frontal (izquierda), vista lateral (centro) y vista oblicua (derecha).
